柔性电极加工

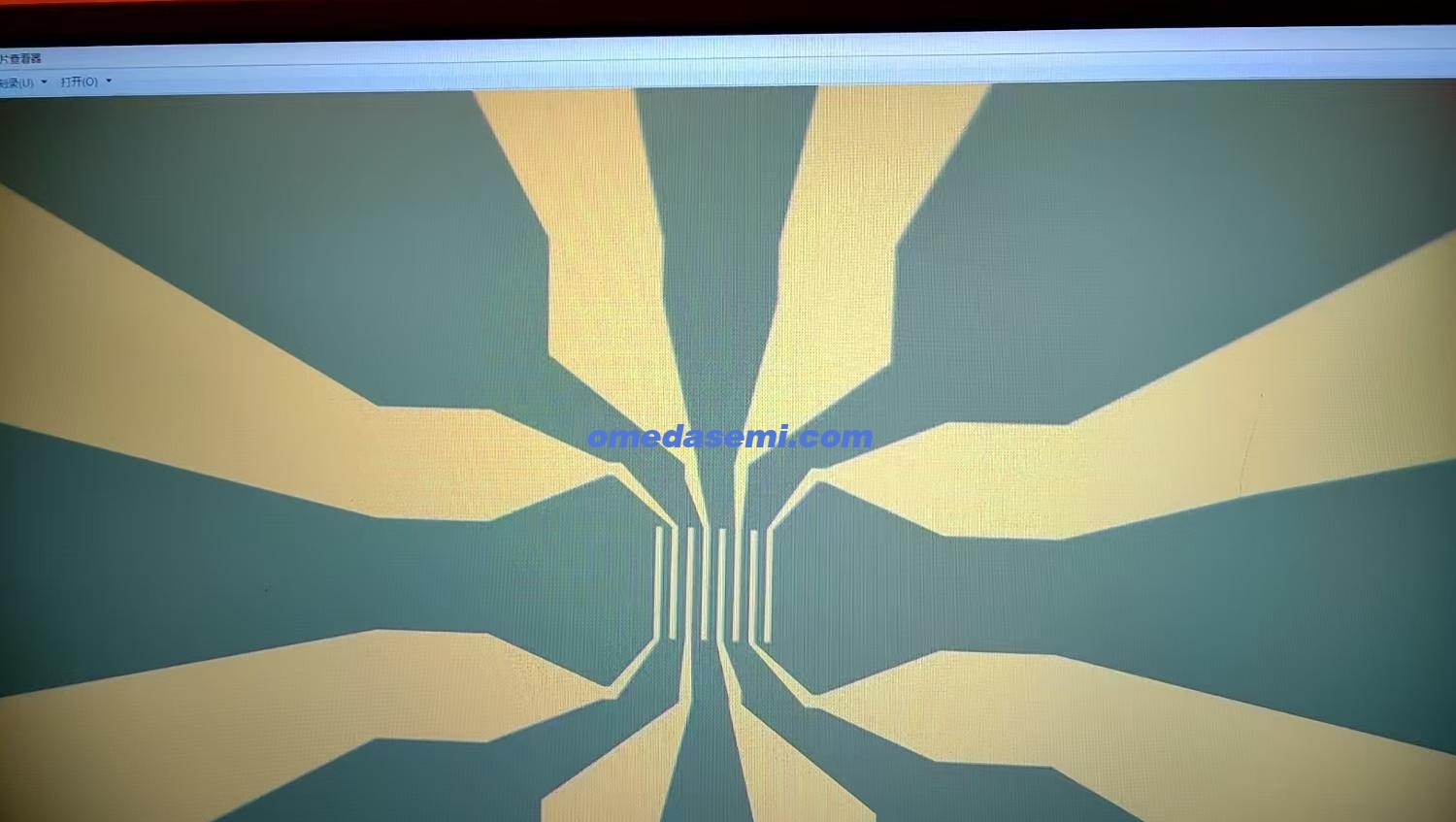

微信图片_2024120511085447(1)

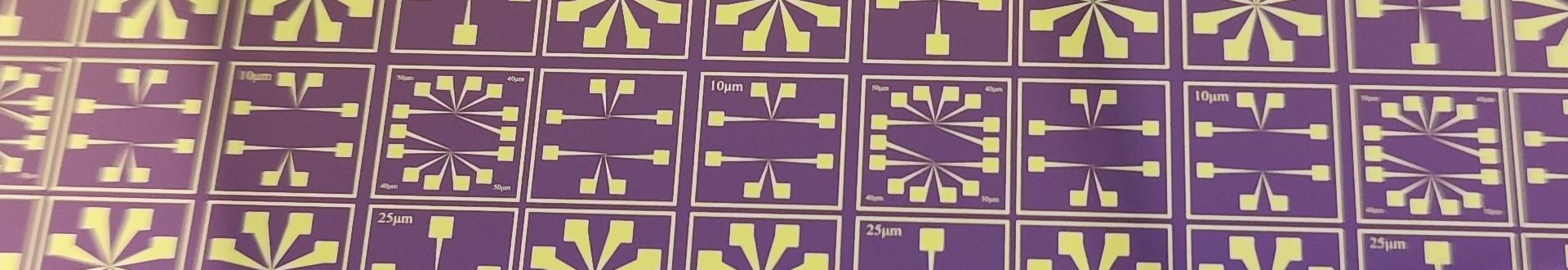

微信图片_20241205085756

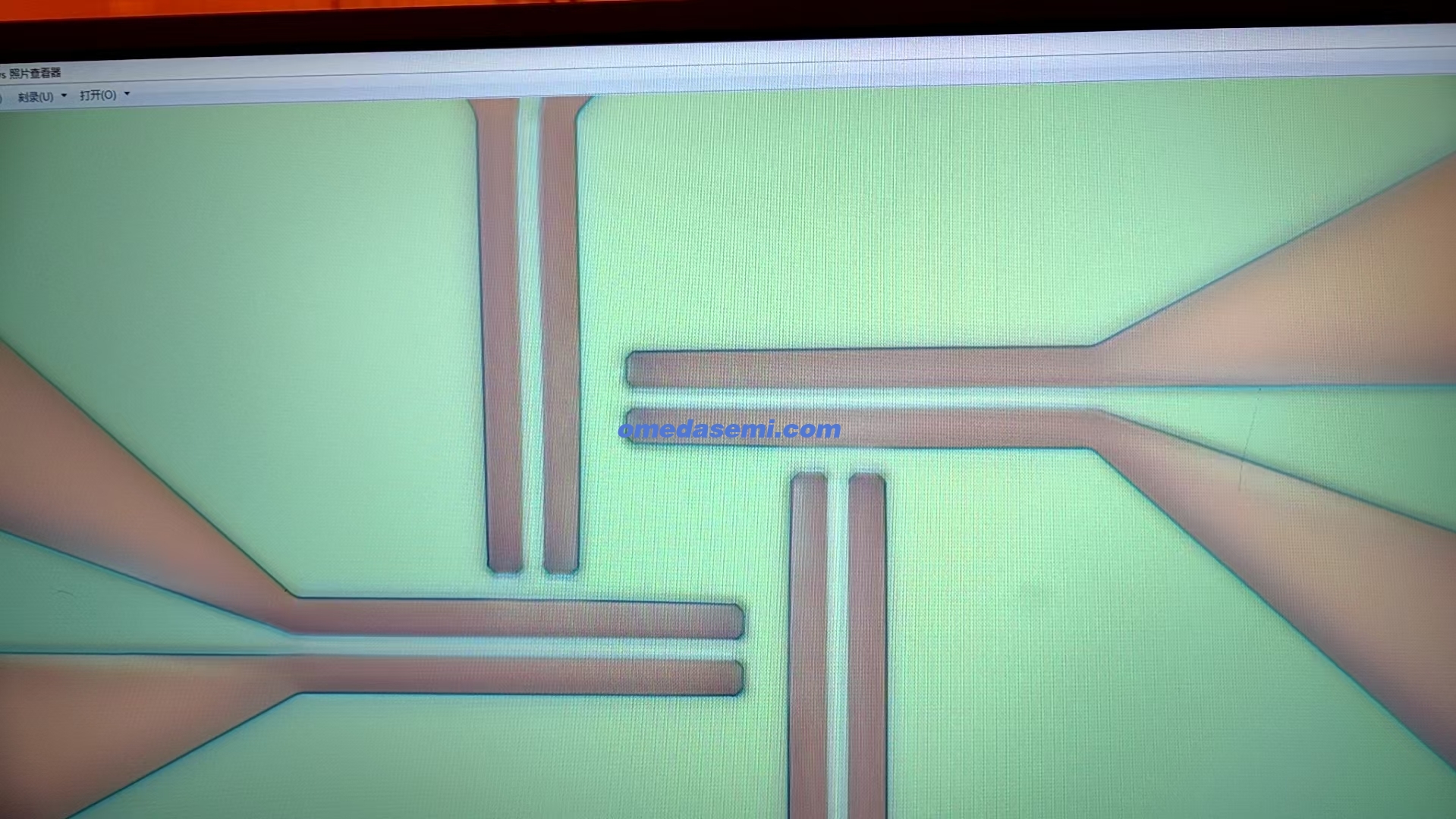

微信图片_20241205085802



基本原理:

采用MEMS(微机电系统)工艺制造的柔性电极是一种具有良好柔韧性和导电性的微型电子元件。其制造工艺流程涉及多个精密加工步骤,结合了传统半导体制造技术和柔性材料加工技术。以下是详细的制造工艺流程、优点和应用场景:

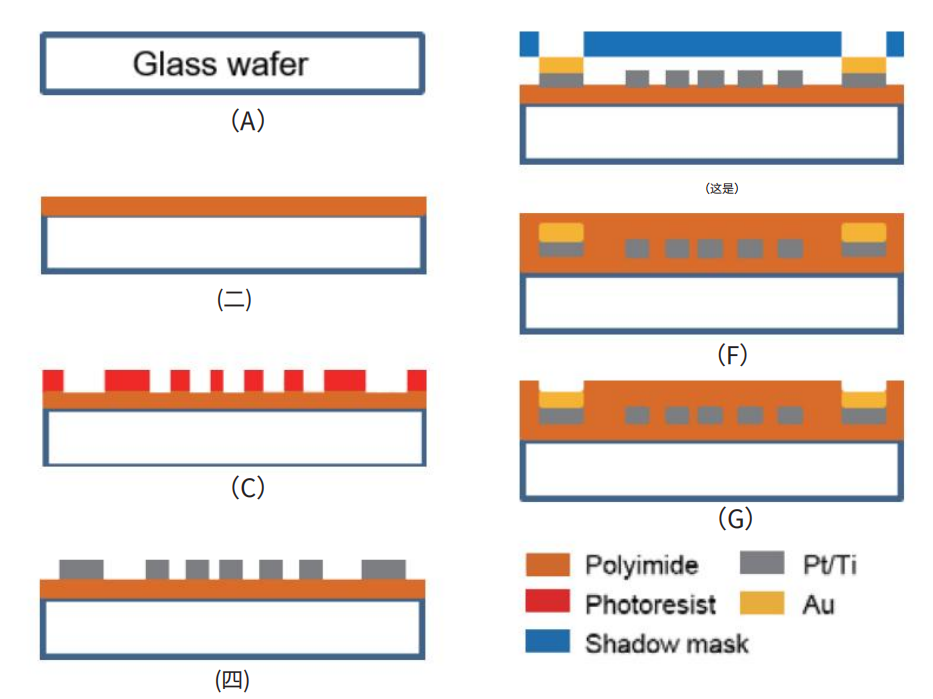

制造工艺流程


1. 基底准备:

选择基底:通常使用聚合物薄膜如聚酰亚胺(PI)、聚对苯二甲酸乙二醇酯(PET)等作为柔性基底。

清洗基底:使用化学溶剂清洗基底,确保其表面无污染物。


2. 沉积导电层:

溅射或蒸镀金属:在基底上沉积一层金属(如金、铂、银、铝等)以形成导电层。溅射和蒸镀是常用的方法。

化学气相沉积(CVD):有时也会采用CVD方法沉积导电材料。


3. 光刻:

光刻胶涂布:在导电层上涂布一层光刻胶。

曝光和显影:使用掩膜版通过紫外光曝光,将图案转移到光刻胶上,然后显影显露出图案。


4. 刻蚀:

干法刻蚀:使用等离子刻蚀技术移除未被光刻胶保护的金属部分。

湿法刻蚀:使用化学溶液(如酸或碱)刻蚀未被光刻胶覆盖的金属区域。


5. 去除光刻胶:

使用有机溶剂或等离子处理去除残留的光刻胶,保留图案化的金属层。


6. 封装和保护层:

涂覆保护层:在柔性电极表面涂覆一层绝缘和保护材料(如聚酰亚胺),以提高其机械强度和耐环境性能。

热处理:通过热处理步骤固化保护层,增加其稳定性。


优点:


1. 柔韧性:能适应弯曲、拉伸和扭曲,适用于各种复杂表面。

2. 轻量化:重量轻,适合便携式和可穿戴设备。

3. 高导电性:导电材料选择多样,能够实现高效电传导。

4. 良好的生物相容性:采用合适的材料可以确保在生物医学应用中的安全性和有效性。

5. 批量生产:MEMS工艺适合大规模生产,能够降低制造成本。


应用场景:


1. 可穿戴设备:

智能手环和手表:用于生物信号检测(如心率、血氧饱和度)。

柔性显示屏:作为显示屏的电极材料,提供灵活的触控功能。


2. 生物医学设备:

脑机接口:柔性电极可植入大脑,用于神经信号的采集和刺激。

心脏起搏器和心电图电极:用于心脏监测和治疗设备。


3. 传感器:

压力和应变传感器:用于监测压力、应力和形变,应用于健康监测、运动跟踪等。

化学和生物传感器:用于检测环境中的化学物质或生物分子。


4. 电子皮肤:

 人机交互:用于机器人的触觉传感,使其能感知外界环境和实现灵敏触控。

 假肢感知:应用于假肢,使其具有感知能力,提升使用者的体验。


5. 柔性电子:

柔性电路板:用于各种需要柔性连接的电子设备中。

太阳能电池:柔性电极用于薄膜太阳能电池,提升其安装便利性和适用范围。


采用MEMS工艺制造的柔性电极,以其独特的优势和广泛的应用前景,在现代科技中展现出重要的价值。
