硅光波导流片

很高兴您在这个网页看到了我们的硅光波导的加工服务

关于硅光波导的加工,目前我们提供2种加工服务。


A.电子束光刻加工光波导

优势:可以实现100nm以内波导线宽

缺点:单次加工仅出一片,性价比低

可以通过LPCVD和PECVD两种方式沉积SiO2包层,后道的晶圆切割,端面抛光


B.6寸150nmDUV流片线

优势:性价比高,一次流片可以出一个晶圆

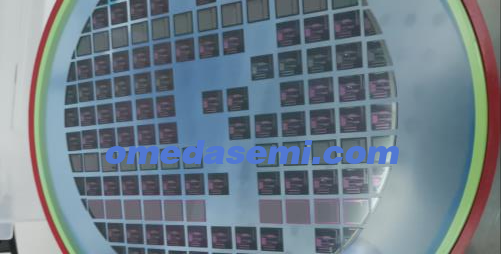

片源尺寸:6inch


线宽:大于180nm

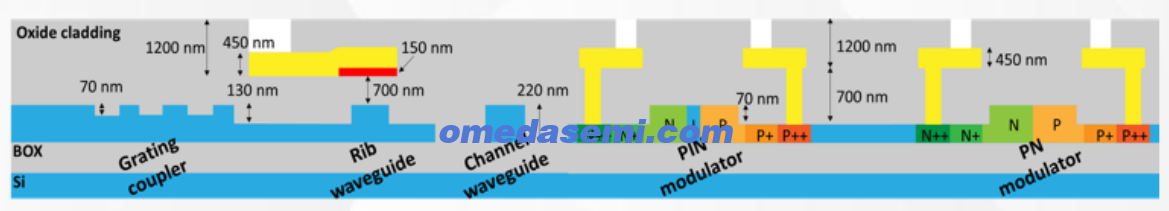

刻蚀深度:70nm/130nm/220nm+-10nm

套刻误差:+-50nm


波导损耗:直波导损耗2-3db/cm

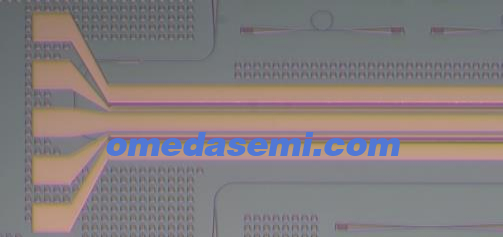

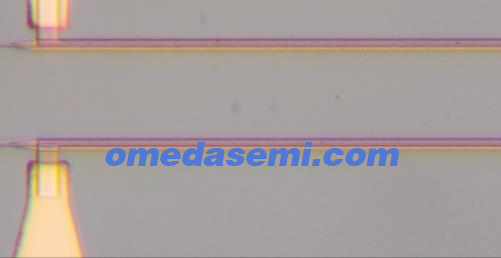

加热电极:TiN热电极


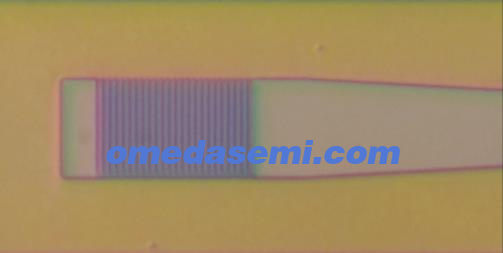

光栅耦合损耗:3.8dB


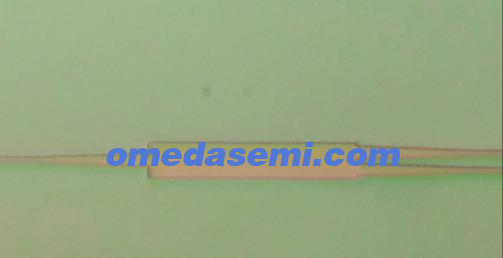

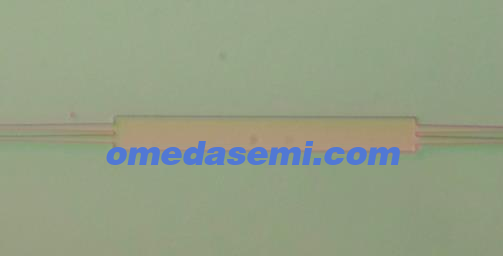

1×2MMI插损:0.043dB/端


2×2MMI插损:0.27dB/个


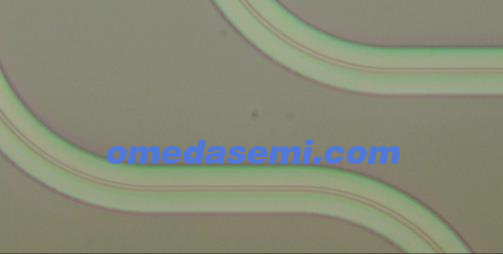

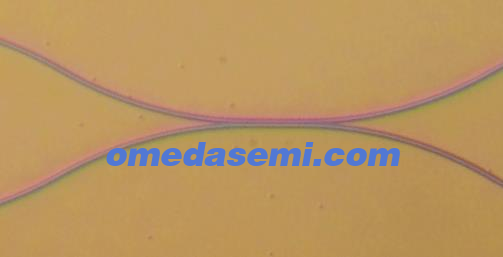

定向耦合器:自定义分光比


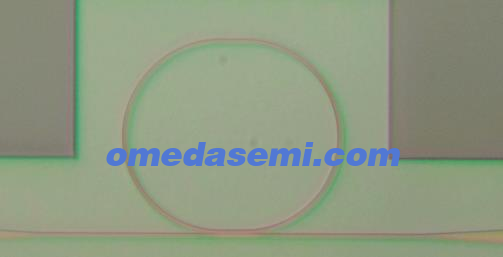

All-Pass微环Q:>10的5次方


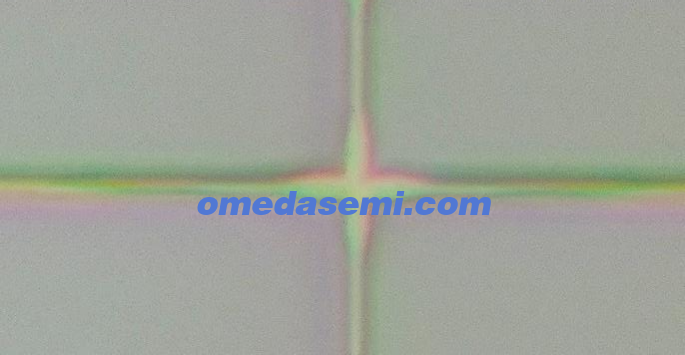

交叉波导损耗:0.028db/个


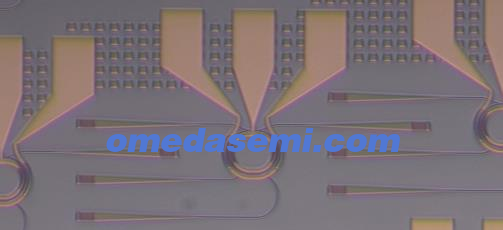

微环调制器 带宽:>30Ghz


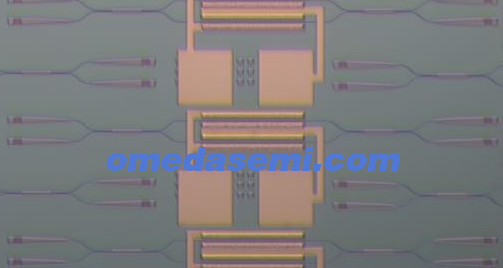

电光开关消光比:45dB


PN调制器带宽:>30Ghz
