BUMP晶圆加工

上海奥麦达微提供12寸BUMP晶圆加工,同时我们也有标准的BUMP晶圆销售,供设备厂调机验证设备使用

业务模式:

通常来找我单位进行Bump晶圆加工的客户分两种

类型1:使用我单位现成的掩膜版加工得到的 bump晶圆,用于半导体量检测测试或者半导体工艺设备调试

针对此类客户,我单位一次性收取单片晶圆费用,无其他额外收费

类型2:

针对此类客户,我单位收取

MASK掩膜版费用

NRE工艺开发费用

单片正式加工费用

定制加工能力:

Bump Type:Solder Bump/Pillar Bump

Bump Structure:CuNiSnAg、CuSnAg、 NiAu

Min. Bump Size:12um

Min. Bump Pitch:22um

Min. Solder Ball Size:150um

Min. Solder Ball Pitch:250um

切割服务:砂轮切割,激光隐切,等离子切割

加工周期:

类型1客户:2周

类型2客户:2-3周

测试:

加工完成后提供

单个芯片内所有Bump共面性数据和单个芯片内所有Bump高度数据

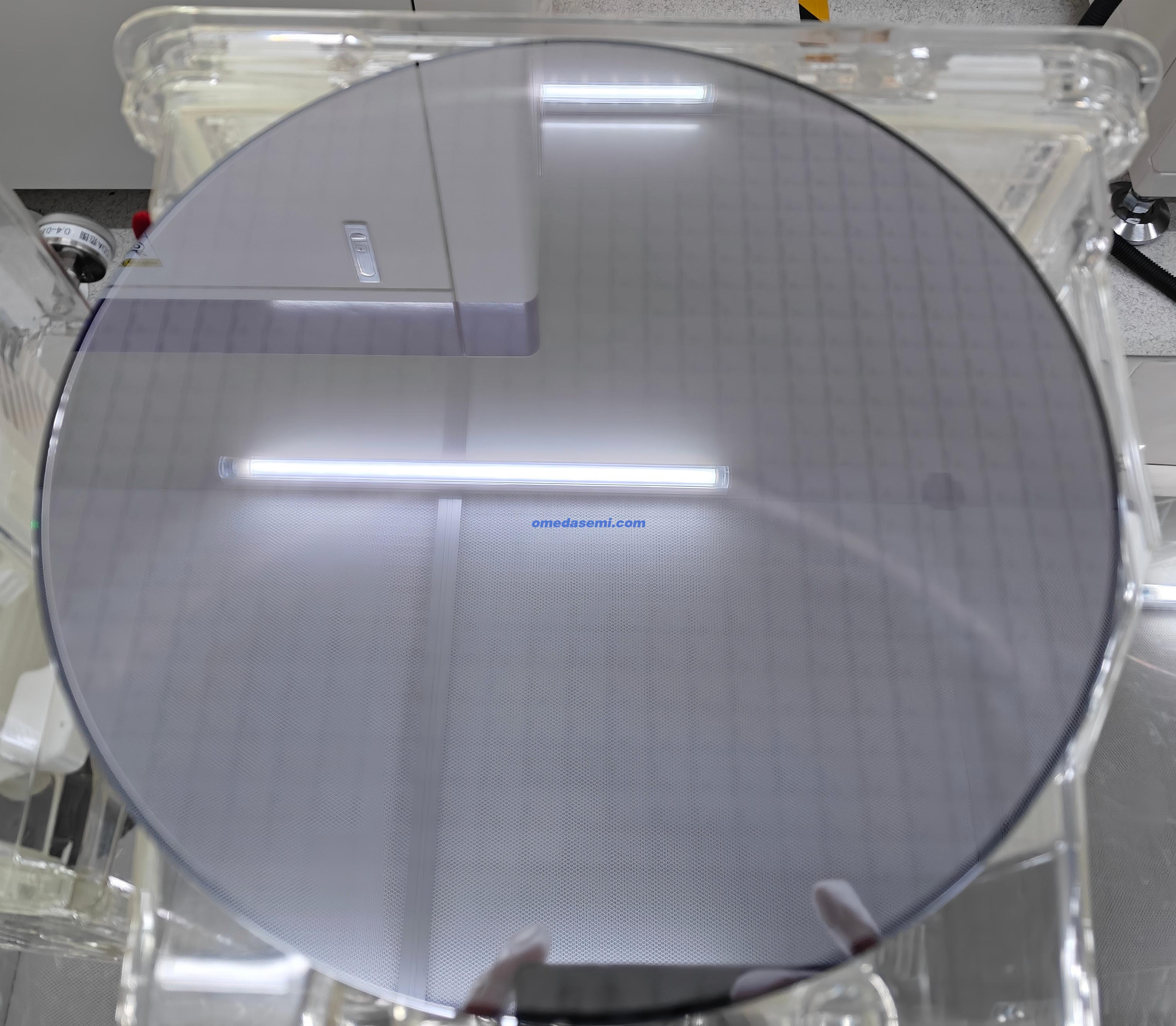

bump晶圆f6c958ba67b3aa6872e208ab495e10fc

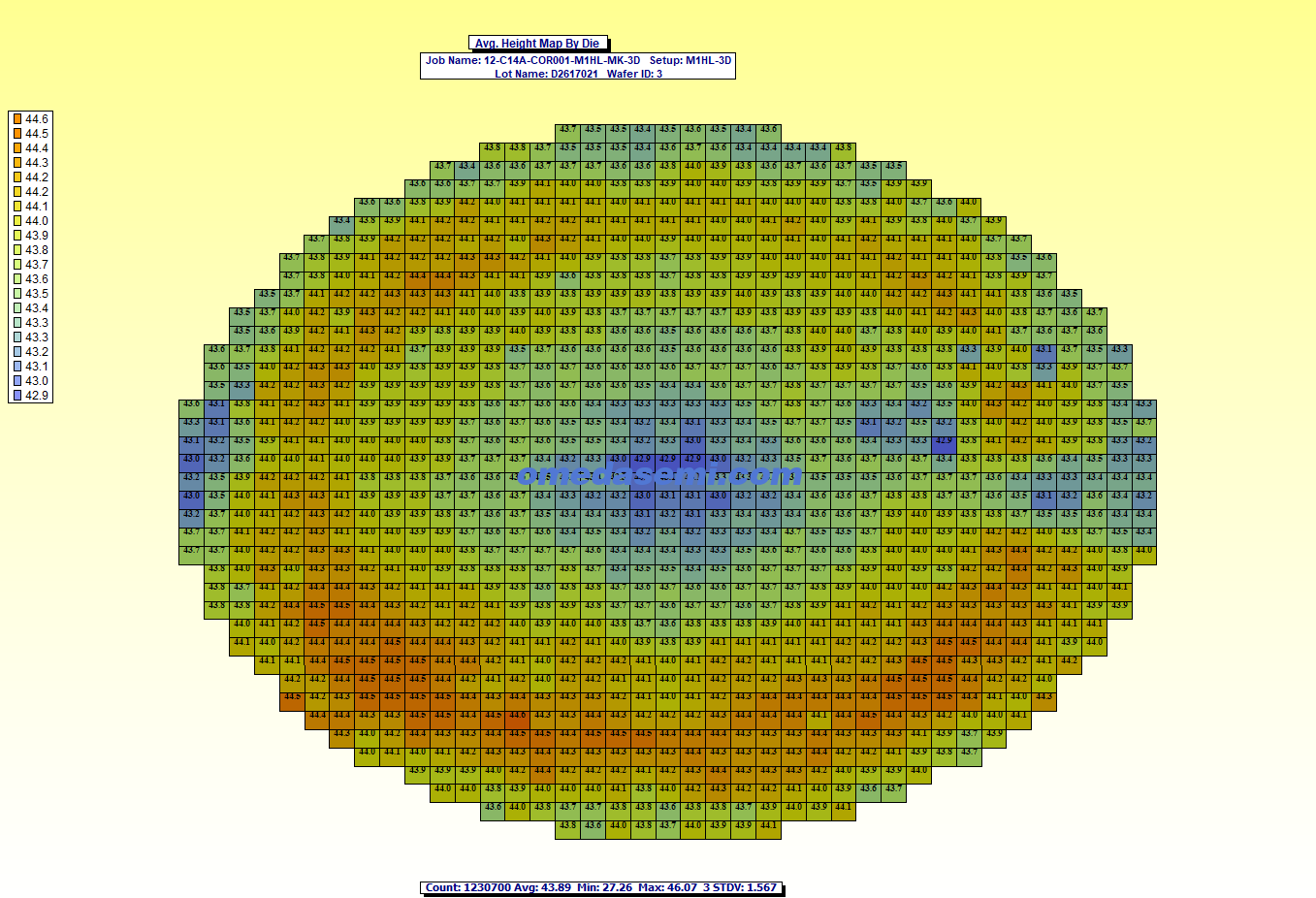

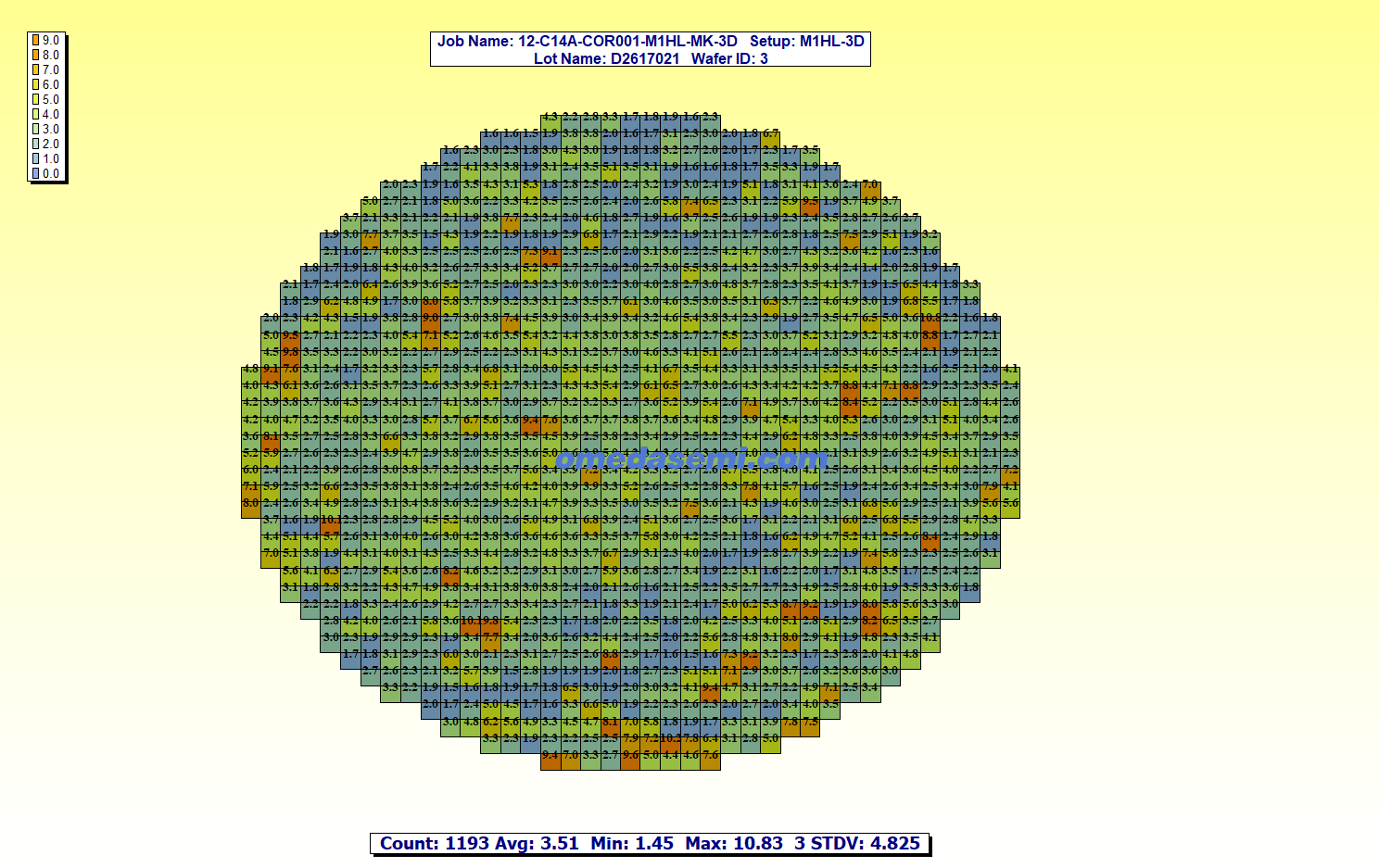

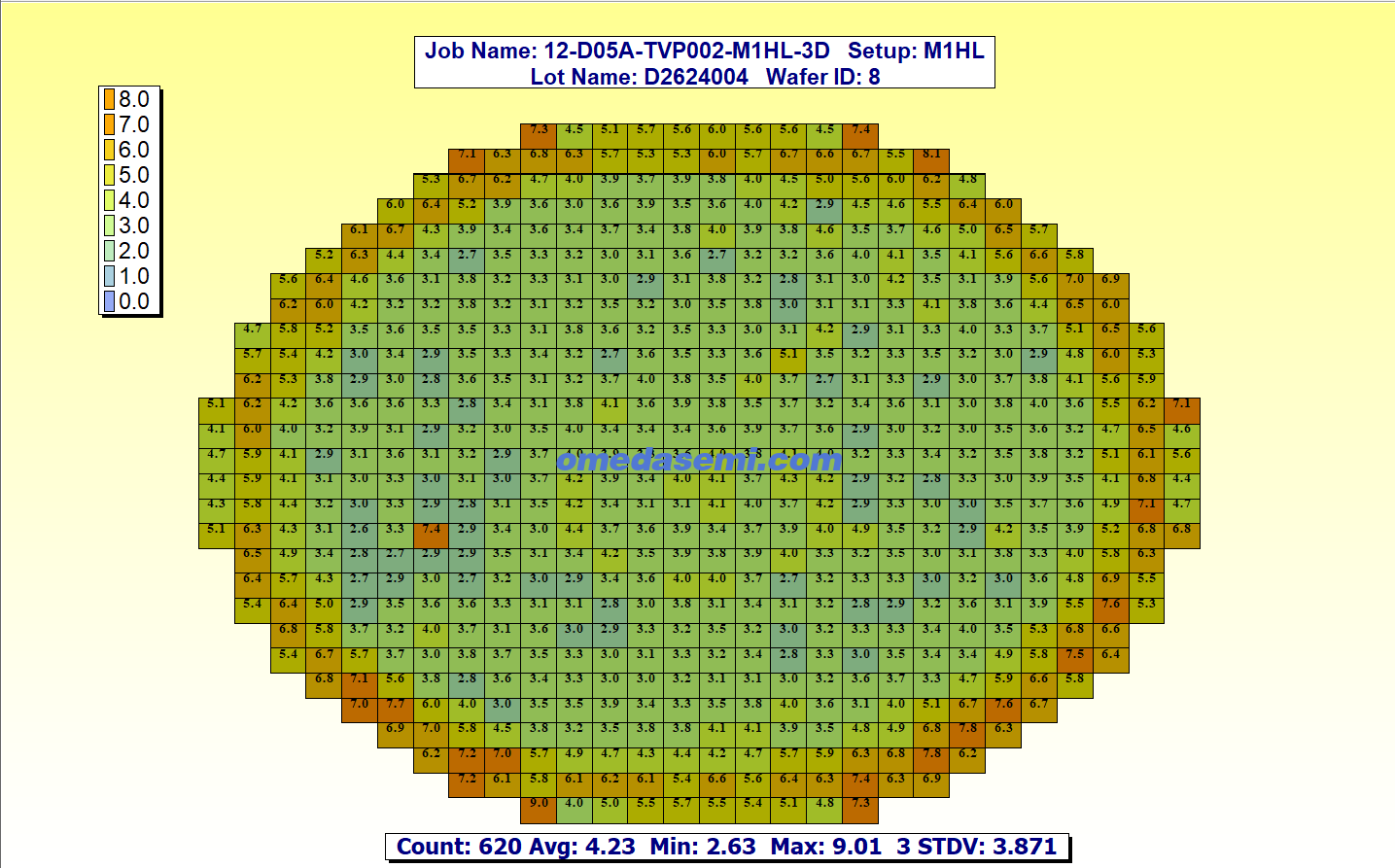

单颗芯片内所有Bump的共面性-图谱-上方Wafer单颗芯片内所有Bump的共面性-图谱-上方Wafer
