减薄和抛光

很高兴您能看到这个页面,

上海奥麦达微提供机械减薄和化学机械抛光的服务,在半导体加工工,机械减薄工艺被大量用到,比如光子集成线路中包层生长后需要对顶层的包层进行化学机械抛光来降低包层的粗糙度,在薄膜铌酸锂,SOI晶圆的制备过程中在键合工艺前后均需要对材料进行减薄和抛光,在晶圆的制备过程中,经过线切割后的片子需要进行化学机械抛光后才能进行后道工艺。

但是行业内缺少,专业的可靠的机械减薄和化学机械抛光代加工的供应商

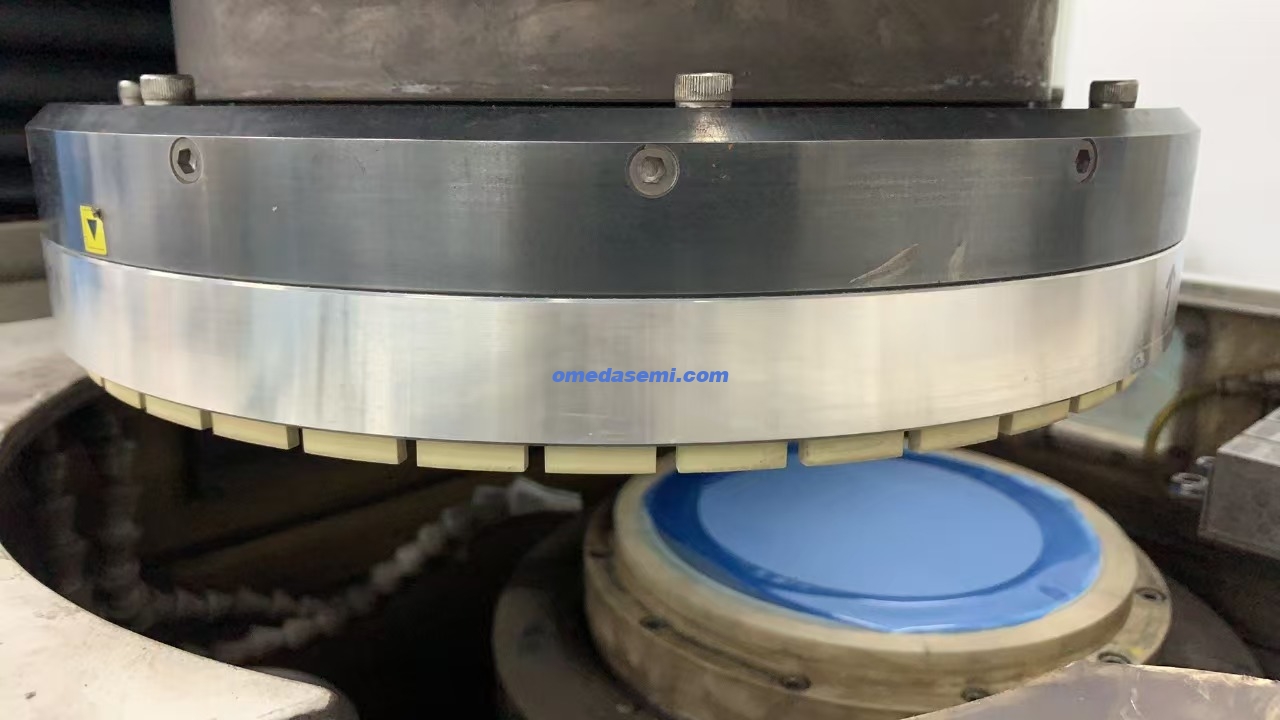

研磨减薄:

微信图片_20241107112823

材质:

常规材质;Si,Glass,Sapphire

化合物半导体;InP,GaAs

晶体;LiTaO3/LiNbO3

先进衬底;SiC,GaN,Diamond

薄膜;Si3N4/SiO2

尺寸:4寸,6寸,8寸

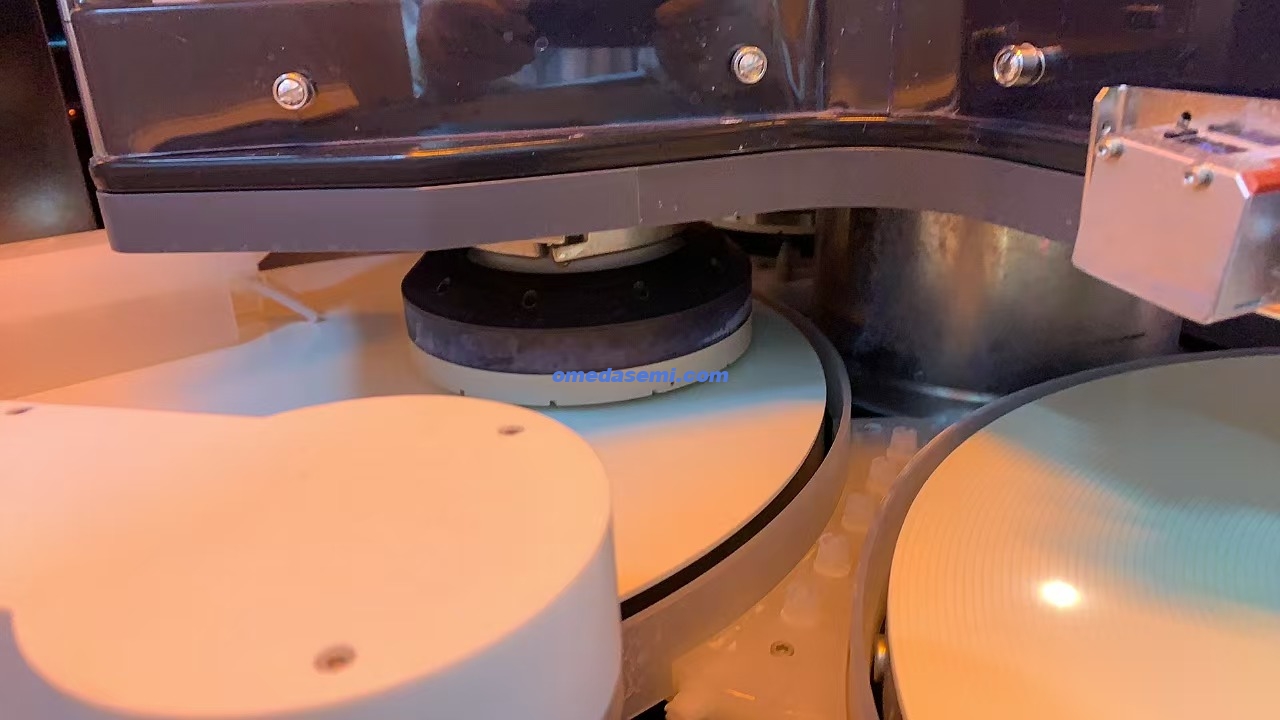

CMP抛光:

微信图片_20241108113747

材质要求:

常规材质;Si,Glass,Sapphire

化合物半导体;InP,GaAs

晶体;LiTaO3/LiNbO3

先进衬底;SiC,GaN,Diamond

薄膜;Si3N4/SiO2

尺寸:4寸,6寸,8寸


关于我们

OMeda(上海奥麦达微)成立于2021年,由3名在微纳加工行业拥有超过7年经验的工艺,项目人员创立。目前拥有员工15人,在微纳加工(镀膜、光刻、蚀刻、双光子打印、键合,键合)等工艺拥有丰富的经验。 同时,我们支持4/6/8英寸晶圆的纳米加工。部分设备和工艺支持12英寸晶圆工艺。针对MEMS传感器、柔性传感器、微流控、微纳光学,激光器,光子集成电路,Micro LED,功率器件等行业。 我们将凭借先进的设备、仪器和经验,为您带来可靠性、性能优良的产品和高效的服务。
