#铌酸锂光波导 #氮化硅光波导 #PDK #光子集成线路 #量子器件 #光量子器件 #氮化硅量子器件 #铌酸锂量子器件

铌酸锂和氮化硅器件库，有超过1000个器件可以使用，且可以基于算法，来生成不同波段的 器件。

逻辑：fab提供工艺参数，比如折射率nk等带入到 wavephotonics算法里面，生成器件，针对多波段，多用途。

Wave Photonics 简介

⚫ 核心技术

Wave Photonics 开发了一项核心计算设计技术，用于对集成光子制造工艺进行表

征和建模，进而生成高性能组件的工艺设计套件。

所有 PDK 都包含支持电路仿真的 S 参数。

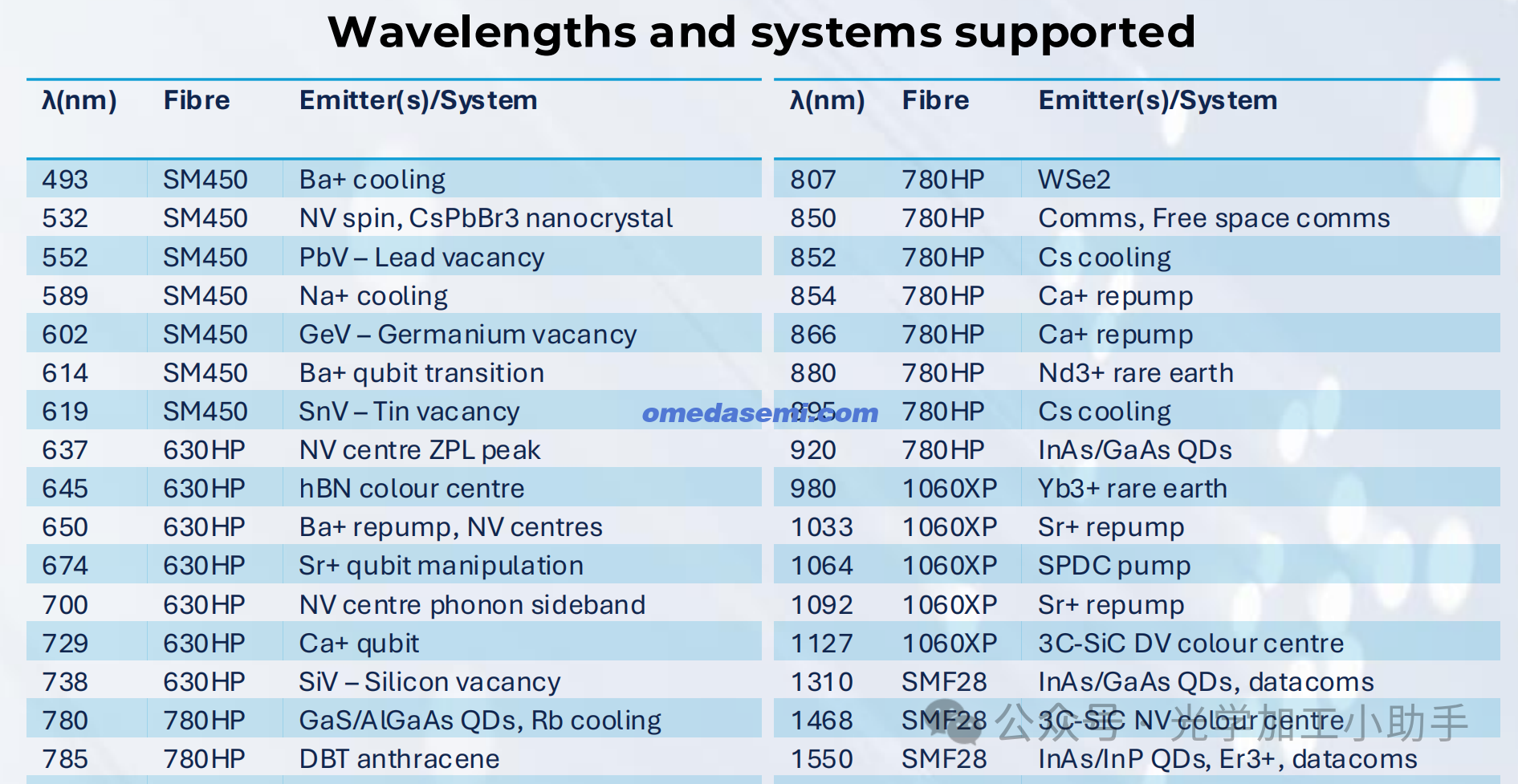

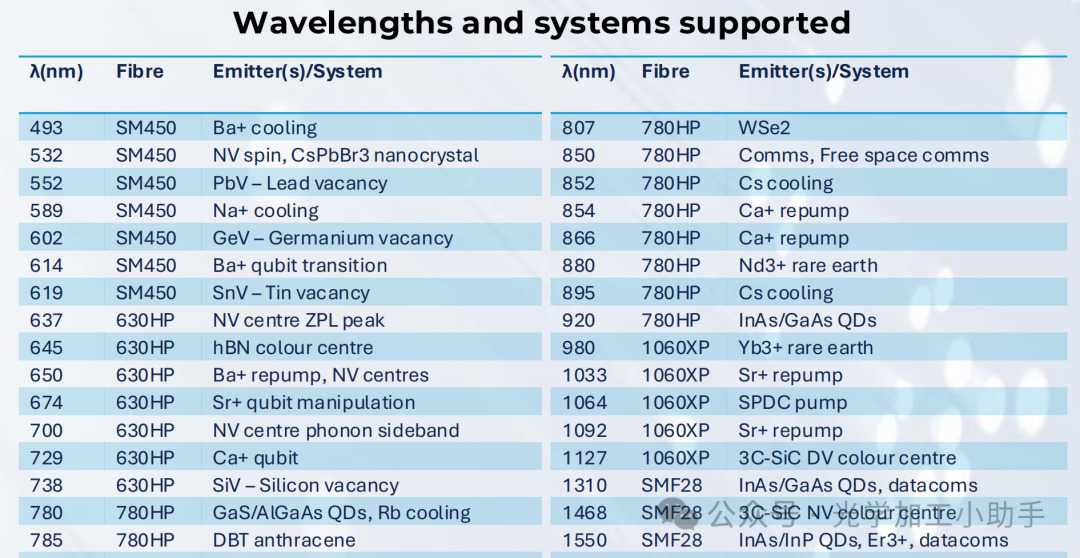

⚫ 适用于 493 纳米至 1550 纳米波长的量子工艺设计套件

Wave Photonics 宣布推出 SiNQ 工艺 —— 这是由 CORNERSTONE 为量子系统和发射器制造的氮化硅工艺。该工艺由全球覆盖范围最广的工艺设计套件（PDK）提供支持，包含 1056 个组件，支持从 493 纳米到 1550 纳米的 33 种波长。SiNQ 专为从事量子 trapped ions and atoms, NV centres、量子点及大量其他量子系统研究的人员设计。该技术能够生成考虑制造缺陷的设计——来自化合物半导体应用弹射器的晶圆级测量数据显示，与传统的逆向设计元件相比，该元件的性能均匀性提高了 2 倍。

PDK 包含用于完整电路建模的制造感知 S 参数，可与 GDSFactory 和西门子 L-Edit 开箱即用，并将很快在 Luceda 的 IPKISS 中提供。它包含每个组件的完整文档，可与交钥匙 QPICPAC 封装服务一起使用，并内置与 PHIX 特性分析包的兼容性。

Wave Photonics 首席执行官 James Lee 表示：“量子技术中使用的波长范围广泛，涵盖可见光区域乃至红外波段，这长期以来一直是光子集成领域的一大挑战。随着 SiNQ 工艺和 PDK 的发布，我们展示了我们一直在构建的设计技术的强大功能和灵活性，并表明可见光区域的光子设计现已成为一项已解决的难题。现在，制作量子光子集成电路就像玩乐高积木一样，只需将预先设计好的积木拼凑在一起即可。”

（目前主要是 Passive PIC PDKs, 但也已经掌握了一些 Active PIC（光收发器等）的专利）

量子应用

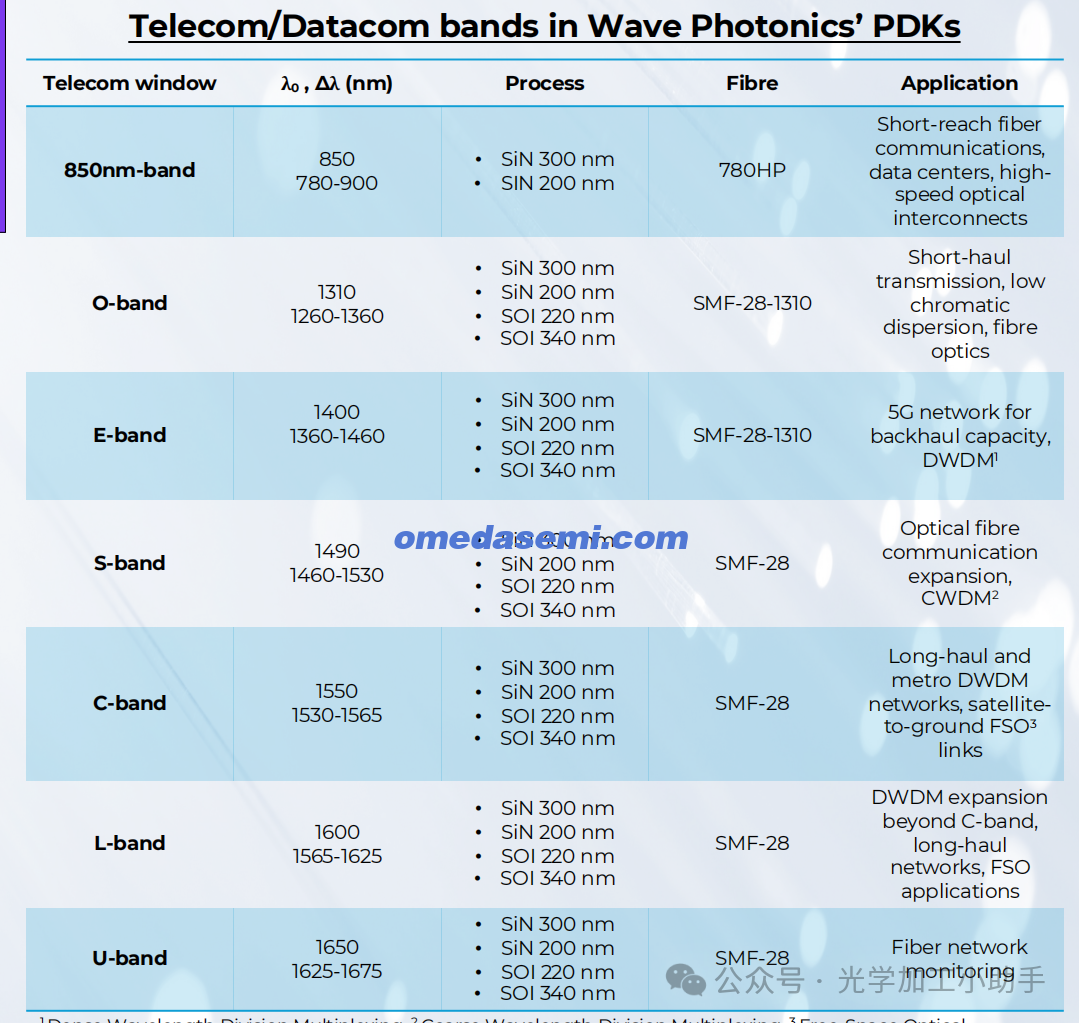

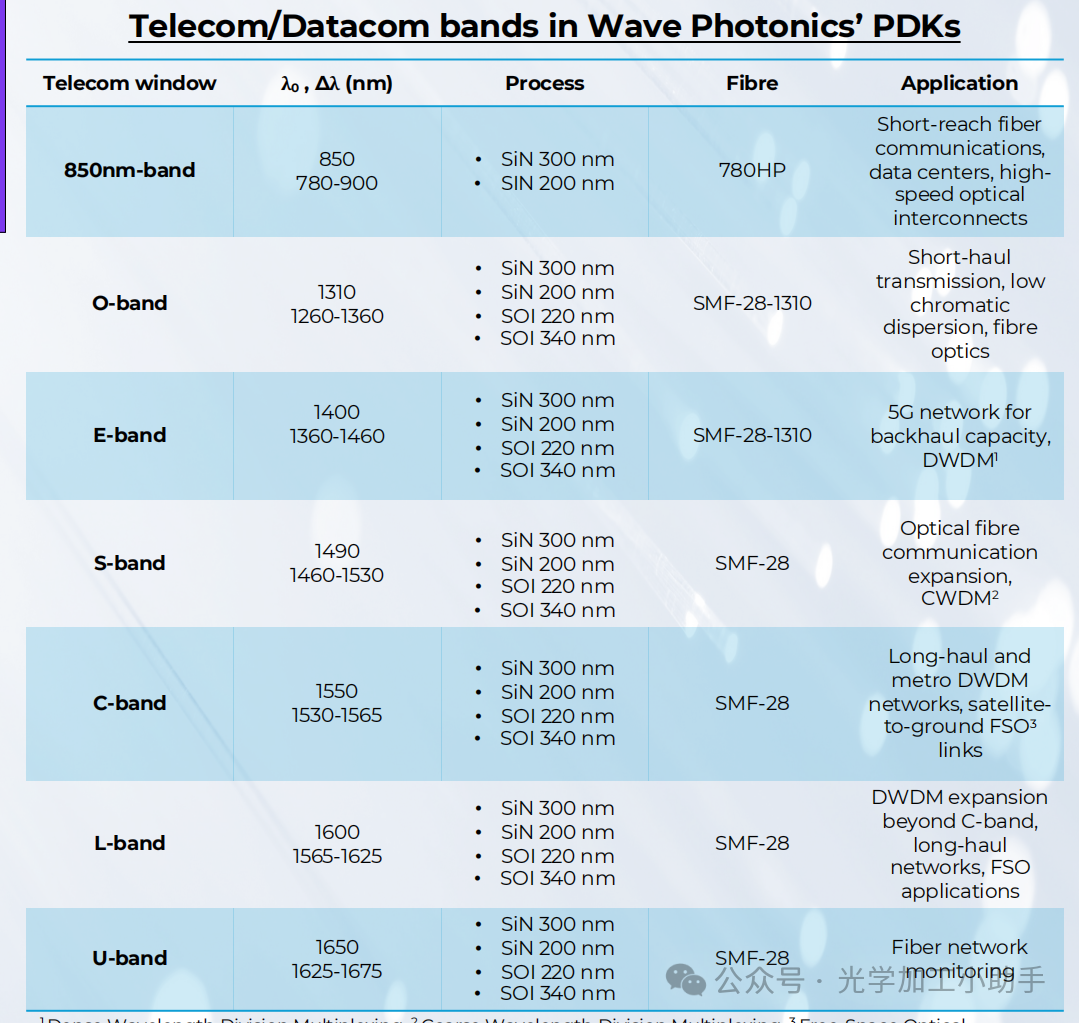

光通信应用

Wave Photonics 商业模式：

模式 1， 面向光子集成电路（PIC）设计客户

o 客户可从我们的 PDK 库中选择所需工艺设计套件（PDK）. 客户.为每

个使用的 PDK 支付许可费。

o 若客户所需的 PDK 不在我们的标准库中（如特定波长要求），我们可快

速设计定制化 PDK（凭借我们独特技术，仅需数周而非数月即可完成

定制设计）。客户需支付 PDK 设计费用。

o 我们还可为客户优化其自有 PDK，以提升性能（如低损耗等）和 / 或

兼容 EDA 工具。客户需支付设计费用。

模式 2. 面向代工厂（Fab Foundry）

o我们也可向代工厂提供PDK，代工厂需支付给我们使用许可费。然

后，他们可以向使用.这些PDK及其Fab服务的客户收费。
