Type-II PPLN波导：高性能通信波段量子光子对光源

2026/09/01

Type-II PPLN波导：高性能通信波段量子光子对光源

请联系小编免费获取原文

量子光子对是量子密钥分发、量子纠缠实验、量子光学演示系统的核心基石。基于自发参量下转换（SPDC）的PPLN铌酸锂波导，凭借极高的非线性系数，能够高效产生光子对。

其中Type-II（II 型）相位匹配，最大特点是依靠两组正交偏振完成非线性作用，可以直接输出偏振正交的信号 - 闲频光子对，是制备纠缠光子源、预报单光子源非常理想的芯片载体。

?普通Type-0相位匹配输出同偏振光子对；而Type-II相位匹配要求两个正交偏振态共同参与SPDC过程。

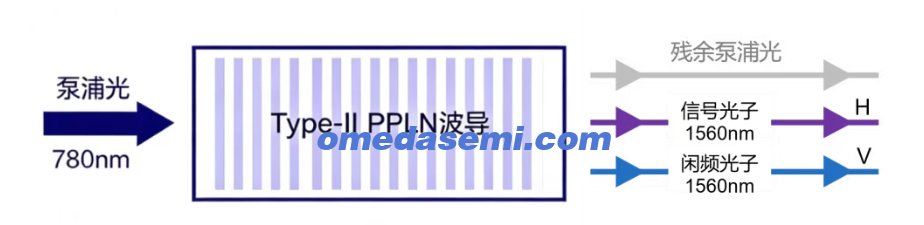

? 泵浦光入射波导后，自发参量下转换生成一对光子：信号光子与闲频光子天然偏振正交。

产品优势小结

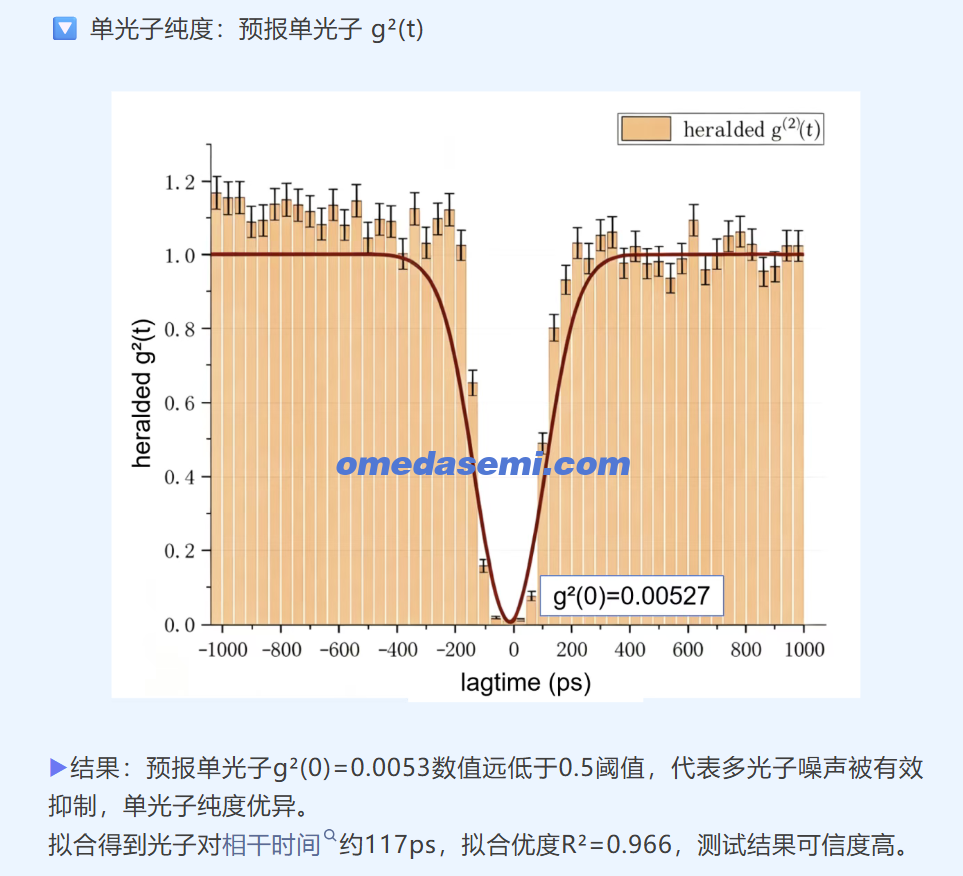

超高单光子纯度：预报单光子g²(0)=0.0053，适合高质量单光子实验；

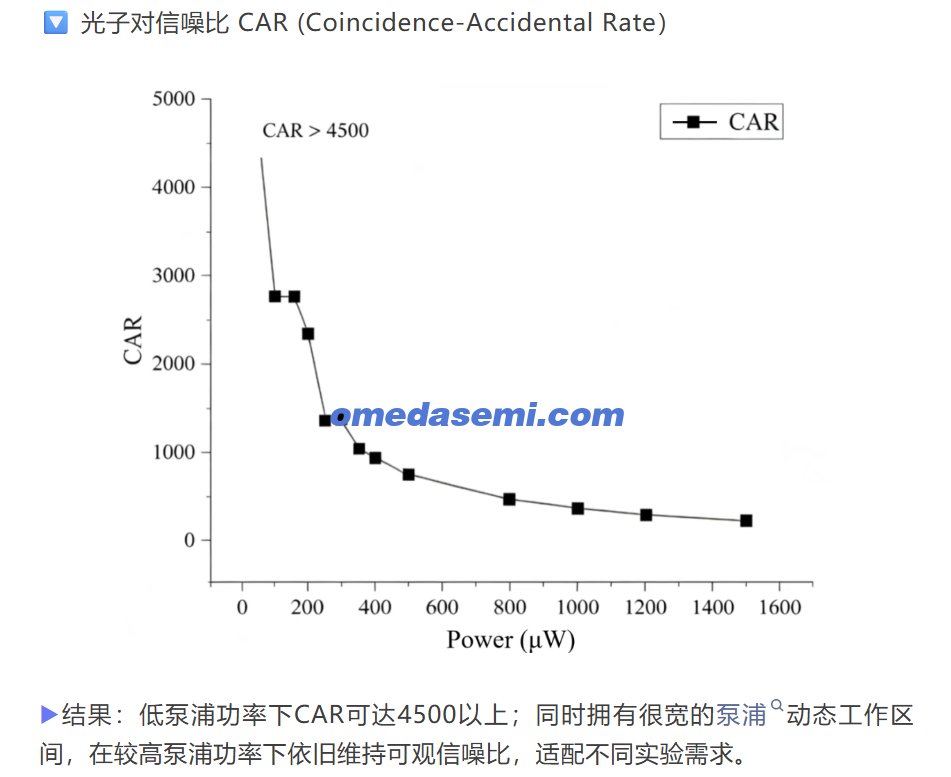

高信噪比、宽动态工作区间：CAR表现优异，适配不同泵浦功率工况；
Type-II相位匹配，直接输出偏振正交光子对，便于纠缠态制备；

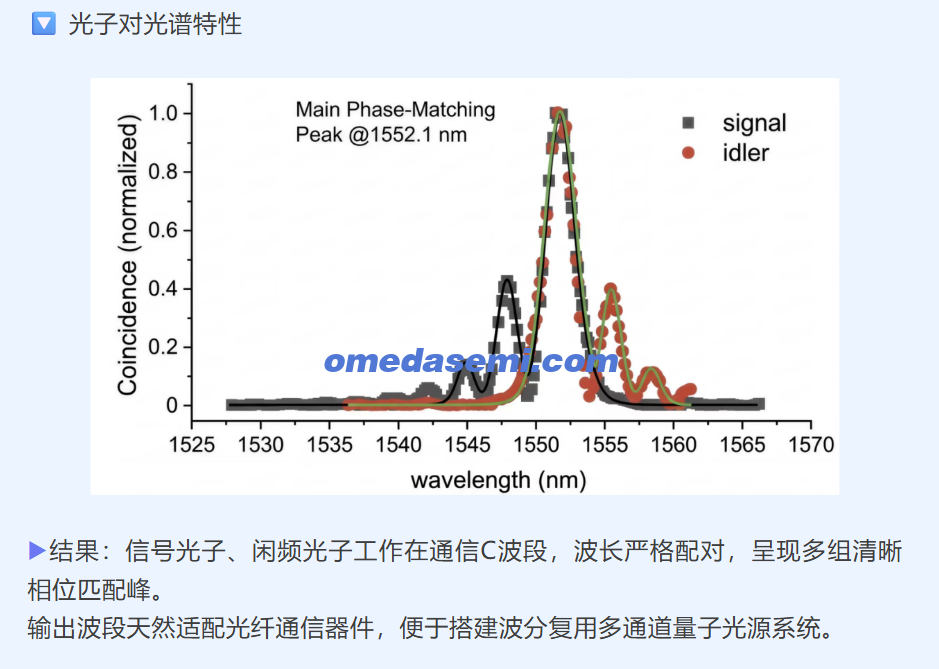

通信波段输出，完美对接保偏光纤、标准光通信器件；
波导结构，下转换效率高，相比体块晶体所需泵浦功率更低；

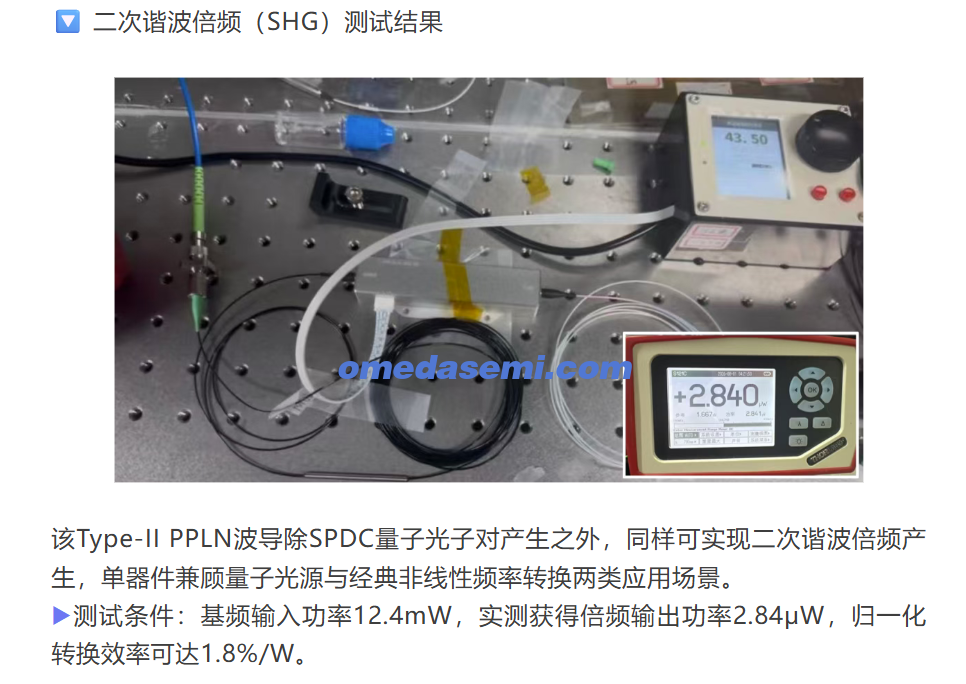

兼顾经典非线性频率转换：可实现二次谐波倍频，归一化转换效率1.5 %/W，兼顾量子与经典光学实验需求。

适用场景

? 预报单光子源

? 偏振纠缠光子对产生

? 量子密钥分发QKD原型系统

? 量子光学教学与科研实验平台

? 集成量子光子芯片前端光源
