在红外遥感、空间探测、天文观测等领域，反射式光学系统正成为主流选择。为什么？因为它结构紧凑、轻量化、没有色差、还能做到大口径。然而，高性能的背后是一道极其棘手的工程难题——装调。

一套同轴双反系统，主镜和次镜之间的间距精度要求微米级，径向偏移也要控制在微米级，倾斜精度更是要达到角秒级。这是什么概念？相当于你要在一片足球场上，把两个乒乓球的位置误差控制在头发丝粗细的范围内。传统的光学精密装调方法，面对这样的要求已经捉襟见肘。

那怎么办？今天我要聊的，是一种基于CGH（计算机生成全息图）的同轴反射系统装调方法。它用一个巧妙的思路，把“检测”和“对准”合二为一，让高精度装调变得既快又准。

一、传统装调的困境：精度和效率不可兼得

我们先来看传统方法是怎么装调反射系统的。

最常见的手段是干涉仪多视场波前测量法。装调人员需要在多个视场位置反复移动干涉仪，测量不同视场的波前像差，然后根据像差反推出各镜片的失调量，再进行修正。这个过程繁琐且耗时，每移动一次干涉仪就要重新调整光路，效率非常低下。

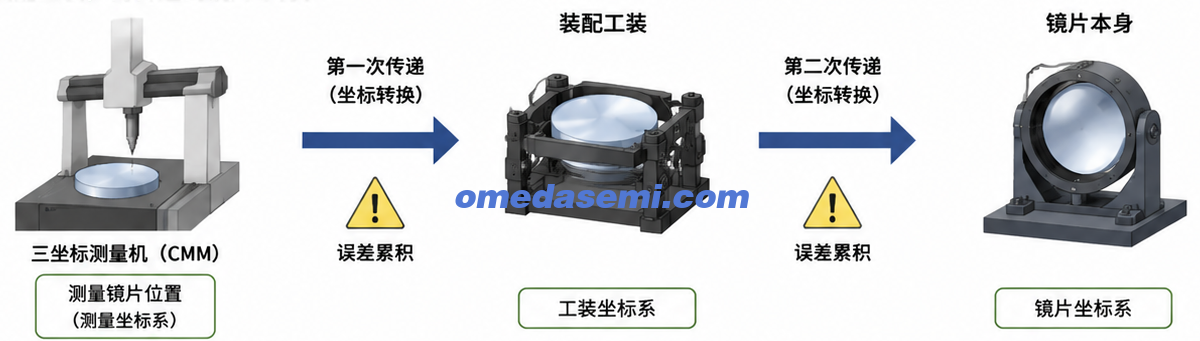

另一种方法是机械坐标传递。用三坐标测量机（CMM）测量镜片的位置，然后把坐标系从测量设备传递到装配工装，再传递到镜片本身。但问题在于，每传递一次，误差就累积一次。最后你得到的结果，可能已经偏离了真实值好几个微米。

更让人头疼的是，各镜片的失调量之间存在耦合关系。你调了次镜的倾斜，结果主镜的像差也跟着变了。装调人员不得不反复迭代，一个晚上对着干涉条纹看到眼冒金星，第二天再来还是同样的循环。

说到底，这些方法的根本问题在于：没有一个统一的高精度基准。每个镜片都用不同的参考系，误差在传递中累积，精度在迭代中丢失。

二、CGH对准法：一个基准管到底

CGH在光学检测领域的应用已经非常成熟。大家知道，用CGH做零位检测时，它能将干涉仪发出的球面波调制为与非球面匹配的波前，垂直入射到待测镜上，反射回来与参考光干涉，从而测出镜面的面形误差。但在装调场景中，CGH的角色发生了一个微妙而关键的转变——它从“波前变换器”变成了位置基准。具体怎么操作的？我们以典型的同轴双反系统为例，它的光路结构如图2示。

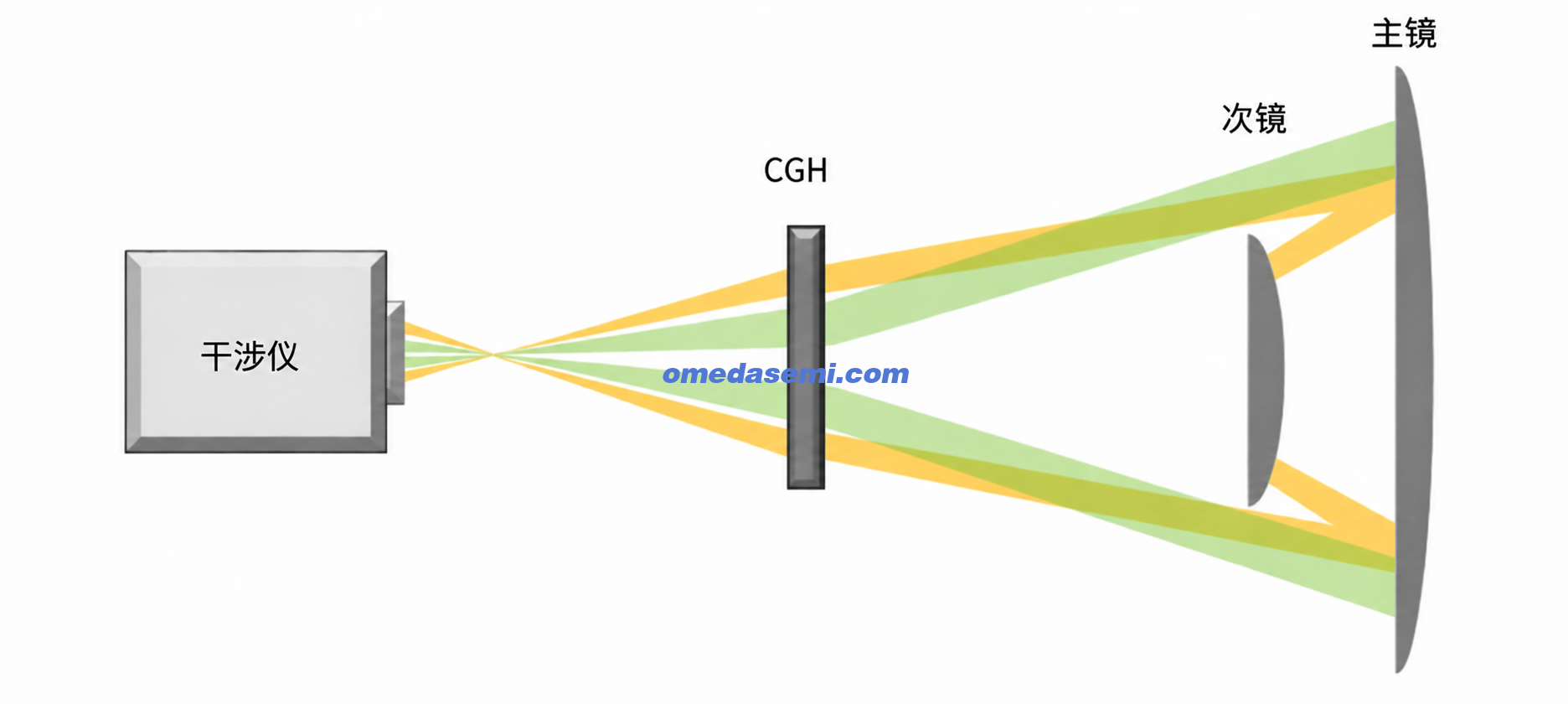

图1：CGH对准同轴双反光学系统示意图

（图中展示了主镜、次镜、CGH和干涉仪的相对位置关系，绿色光线代表对准主镜的光路，黄色光线代表对准次镜的光路）

在这块CGH基片上，我们划分出了多个衍射区域，每个区域对应一个待对准的光学元件。对准主镜时，用主镜对应的区域；对准次镜时，切换到次镜对应的区域。关键是，这些区域之间的相对位置关系，在CGH设计阶段就已经被精确确定了，误差可以做到纳米级。

装调流程只有三步：

第一步，对准主镜。

干涉仪发出的球面波经过CGH主镜区域后，被调制成与主镜匹配的波前，垂直入射到主镜表面，原路返回。此时干涉图上呈现的是主镜位置误差引起的条纹。装调人员通过分析干涉图和Zernike系数，调整主镜的六自由度（X、Y、Z平移，以及绕三个轴的旋转），直到条纹最少、波像差最小。然后，把主镜锁死，后续过程不再动它。

第二步，对准次镜。

切换到CGH上次镜对应的区域。此时CGH把球面波调制成与次镜匹配的波前，干涉图反映的是次镜的位置误差。用同样的方法调整次镜，直到条纹归零。注意，因为主镜已经被锁死且位置精确，调整次镜时主镜的干涉条纹不会变化——主镜和次镜的失调量被完全解耦了。

第三步，撤去CGH和干涉仪。

两块镜子都已经对准到设计位置，系统装调完成。

整个过程一气呵成，中间不需要移动干涉仪，不需要转移坐标系，也不需反复迭代。这就是CGH对准法的核心魅力。

三、为什么它比传统方法更聪明？

这套方法有三个非常突出的优势。

第一，解耦。

这是最关键的一点。传统方法中，主镜和次镜的失调量相互耦合——你调一个，另一个的测量结果也跟着变，导致你很难判断当前这个像差到底是谁贡献的。CGH对准法通过不同区域对应不同镜片的方式，把耦合彻底解开了。调主镜就是主镜，调次镜就是次镜，互不干扰。装调逻辑从“多变量耦合迭代”变成了“单变量逐个优化”，难度降了一个维度。

第二，统一基准。

传统方法每测一个镜片就要换一次参考系（比如干涉仪移动到不同位置），各参考系之间的转换误差会不断累积。CGH对准法用同一块CGH给所有镜片提供基准，多镜片之间的相对位置由CGH的设计和制造精度保证，不存在误差传递路径。你得到的，是一个真正统一的坐标系。

第三，高效率。

传统方法需要反复移动干涉仪测量多个视场的波前，每次移动都要重新调整。CGH对准法一次装夹、逐面完成——干涉仪和CGH在整个过程中保持固定，你只需要切换观察区域，然后调节镜片即可。装调时间从几天缩短到几小时，精度反而更高。

四、总结

平面CGH对准法的核心价值在于：它用一个统一的、高精度的光学基准，把反射系统装调从“多变量耦合迭代”变成了“逐面独立优化”。主镜调完锁死，次镜接着调，互不干扰，精度有保障，效率大幅提升。
