在复杂的互补金属氧化物半导体 (CMOS) 技术领域，热氧化是一个基石工艺，对于创建高质量集成电路至关重要。其基本作用是在硅晶片上形成一层二氧化硅 (SiO2)，由于多种原因，这项任务至关重要。主要地，二氧化硅层用作栅极电介质、保护硅衬底的钝化层以及作为不同导电层之间的绝缘体。该层是金属氧化物半导体场效应晶体管 (MOSFET) 的关键组件，而金属氧化物半导体场效应晶体管是 CMOS 器件的构建模块。 SiO2 因其优异的电性能（包括高介电常数、大带隙和热稳定性）而成为首选材料，这些特性有助于减少栅极漏电流、高击穿电压和整体器件可靠性。

二氧化硅还具有在离子注入等工艺中作为防止掺杂剂扩散的优异掩模的优点，提供了一种在硅衬底内定义不同电特性区域的方法——这是创建形成集成电路的晶体管结构所必需的技术。此外，SiO2 层的质量，例如其均匀性、厚度和无缺陷，直接影响最终 CMOS 器件的电学特性和性能。

我们常见的键合技术 有硅玻璃键合 金金键合，金锡键合，金硅键合，临时键合等等 。但是当我们遇到一些需要低温键合，或者一些特殊材料时，或者应用场景时，上述键合方式很难满足一些特殊场景的应用，

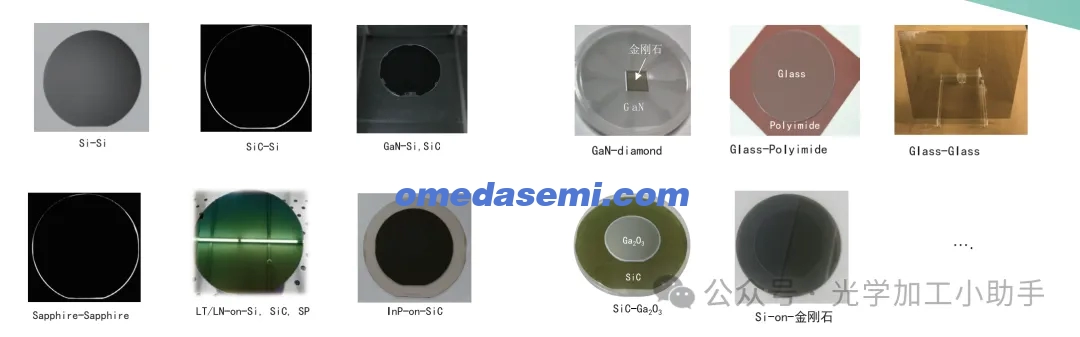

因此科学家提出了表面活化键合技术，这种技术 使键合技术所覆盖的材料范围更加广泛，比如

GaAs-SiC，InP-Diamond， LN-SiC，Si-Si，GaN-Dlamond,Sl-Diamond,蓝宝石-蓝宝石，金刚石-sic, sic-inp,sic-LN, ic-ga2o3,glass--glass，Si-SiC，Si-GaAs、GaAs- SiC、Si–SiC、SiC–SiC、Ge–Ge  、Al 2 O 3 -Al 2 O 3 ，GaP-InP， GaN-Si、LiNbO 3 -Al 2 O 3 、LiTaO 3 -Si and more(晶体，陶瓷，等等)

扩展的多材料的体系，将键合技术扩大了应用范围

*MEMS传感器             *光子集成电路                   *半导体激光器

*功率器件                        *3D封装                        *异质集成

划重点--代工，代工，代工，卖设备

我们为客户提供晶圆（硅晶圆，玻璃晶圆，SOI晶圆，GaAs，蓝宝石，碳化硅（导电，非绝缘），Ga2O3,金刚石，GaN（外延片/衬底）），镀膜方式（PVD,cvd,Ald，PLD）和材料（Au Cu Ag Pt Al Cr Ti Ni Sio2 Tio2 Ti3O5，Ta2O5,ZrO2,TiN，ALN,ZnO,HfO2。。更多材料），键合（石英石英键合，蓝宝石蓝宝石键合）光刻，高精度掩模版，外延，掺杂,电子束直写等产品及加工服务(请找小编领取我们晶圆标品库存列表，为您的科学实验加速。

激光器芯片/探测器芯片/PIC芯片封装耦合服务"

请联系小编免费获取原文，也欢迎交流半导体行业，工艺，技术，市场发展

通过热氧化生长二氧化硅的两种主要方法称为“干”氧化和“湿”氧化。两种方法都涉及将硅晶片置于氧化环境中的高温下，尽管活性物质不同。

干热氧化：干热氧化利用分子氧 (O2) 与硅反应并形成二氧化硅。该过程用反应 Si + O2 → SiO2 表示，在高温炉中进行，温度通常为 1000-1200°C。二氧化硅在干燥环境中的生长速度相对较慢，但所得层具有高密度和高质量的电性能，包括高介电击穿电压。由于这些属性，干热氧化通常是生产 SiO2 薄膜时的首选方法，这需要精确控制层厚度和出色的电气特性。

湿热氧化：相反，湿热氧化引入水蒸气，单独或与氧气结合，以实现氧化反应。水蒸气或蒸汽的存在加速了 Si + 2H2O → SiO2 + 2H2 的反应，从而使二氧化硅层能够更快地生长。湿式氧化通常在比干式氧化更低的温度下进行，但也可以在更高的温度下进行以进一步提高氧化物生长速率。尽管这种方法提供了获得更厚的 SiO2 层的更快途径，但它通常会牺牲与干热氧化相关的优异电性能。

CMOS 制造中干法和湿法热氧化的选择取决于几个因素，包括所需的 SiO2 层厚度、生长速率以及最终器件所需的电性能。通过了解每个工艺的机制和结果，工程师和研究人员可以优化 CMOS 芯片制造，以满足半导体行业不断增长的需求。

了解干热氧化

在半导体制造领域，干热氧化工艺是在硅晶圆上创建高质量二氧化硅 (SiO2) 层的基础技术。通过该工艺，生成了 SiO2 薄膜，它在 CMOS 器件的各个方面（包括栅极电介质和隔离层）发挥着至关重要的作用。了解干氧化过程的复杂性对于优化半导体器件的性能和可靠性至关重要。

干热氧化在高温炉内进行，硅片暴露在纯干燥氧气 (O2) 气氛中。此过程最典型的温度范围为 1000 至 1200°C。然而，精确的温度控制至关重要，因为它直接影响氧化物的生长速率和所得 SiO2 层的质量。

在这些高温下，晶圆表面的硅 (Si) 会与氧分子发生化学反应。氧化反应可表示为：Si（固体）+O2（气体）→SiO2（固体）

该反应需要将氧原子结合到硅晶格中，表面的每个硅原子与两个氧原子结合形成 SiO2 分子。然后，新形成的二氧化硅充当硅表面和周围氧气之间的屏障，从而随着氧化层变厚而逐渐减慢氧化速率。这就产生了一种称为“Deal-Grove 模型”的现象，该模型将氧化动力学描述为扩散限制过程，其中速率由氧通过已形成的 SiO2 层的扩散来控制。

Deal-Grove 模型预测氧化物厚度 (x) 根据以下方程随时间 (t) 增长：x^2 + Ax = Bt，其中 A 和 B 是取决于温度和压力的常数，B/A 是当不存在氧化层时反应的初始速率。

与湿式热氧化相比，干式热氧化中的氧化物生长速率明显慢一些。在生长的早期阶段，氧化速率相对较高，但随着氧化层变厚，氧化速率降低，从而产生抛物线速率定律。在指定的温度范围内，干氧化的生长速率从大约 14 nm/hr 到 25 nm/hr 不等。

通过干热氧化产生的二氧化硅层的特性尤其值得注意。由此产生的 SiO2 层因其高密度和优异的介电强度而闻名。由于生长速率缓慢，形成的氧化层极其均匀且缺陷较少，这有助于其高击穿电压和优异的电性能。这种高质量的氧化层对于确保 MOSFET 栅极氧化物的最小漏电流和最佳功能至关重要，其中氧化物的完整性和均匀性至关重要。

由于这些特性，干氧化特别有利于生产 SiO2 薄膜（通常厚度低于 100 nm），其中严格控制薄膜厚度和电性能至关重要。此外，致密、高质量的 SiO2 层不易渗透污染物和杂质，这有利于半导体器件的完整性和使用寿命。

干热氧化过程中的环境条件也是关键因素。氧化炉通常配备有去除环境气体中的水分和其他污染物的系统，确保干燥和纯氧的环境。这一点至关重要，因为即使是微量的水蒸气也会影响氧化速率和 SiO2 层的性能。

总之，干热氧化工艺是 CMOS 制造领域精度和控制的典范。温度、环境纯度和时间的精心协调是合成高级介电层的基础，该介电层对于半导体器件的性能和可靠性至关重要。缓慢的生长速度，加上氧化膜出色的电气和物理特性，凸显了先进 CMOS 技术制造中干热氧化盛行的原因，在这些技术中，需要薄而高质量的 SiO2 层。

了解湿热氧化

在 CMOS 芯片制造领域，湿式热氧化工艺为硅基板上二氧化硅 (SiO2) 层的生长提供了比干式热氧化更快的替代方案。湿式热氧化和干式热氧化之间的主要区别在于各自过程中使用的反应物。与干式热氧化工艺中仅使用干氧相比，湿式热氧化采用水蒸气 (H2O) 和氧气 (O2) 与硅发生反应。

湿式氧化反应可用以下化学方程式描述：Si（固体）+2H2O（蒸气）→SiO2（固体）+2H2（气体）

在此过程中，通常将蒸汽引入氧化炉，反应在约 700°C 至 1100°C 的高温下进行，该温度略低于干氧化中使用的温度。尽管温度较低，但由于水蒸气与硅的反应性增加，湿热氧化实现了更快的氧化物生长速率。

与干氧化类似，湿热氧化中的氧化物生长也可以通过 Deal-Grove 模型来解释。然而，模型中涉及的常数（来自早期方程 x^2 + Ax = Bt 的 A 和 B）有所不同，因为与氧气相比，水蒸气在 SiO2 中的扩散率和溶解度更高。因此，水蒸气的存在通过增强氧化物质向硅界面的传输来加速氧化过程。

湿式氧化中氧化物生长速率的增加可归因于水分子为反应提供了额外的氧原子，并促进了硅原子从晶格中的释放，从而使氧化物生长得更快。与干氧化相比，这导致了相当高的生长速率。例如，在 900°C 的温度下，湿氧化的生长速率约为 100 nm/hr，而干氧化的生长速率可能仅为 19 nm/hr。

由于生长速率增加，当在较短的时间内需要较厚的 SiO2 层时，湿热氧化特别有利。该工艺对于制造 CMOS 器件中的场氧化物区域非常有利，其中需要几百纳米到几微米的氧化物厚度。

然而，湿式氧化产生的SiO2层的性能比干式氧化产生的SiO2层的性能稍差。虽然湿氧化物仍然具有高质量，但快速生长过程可能会导致氧化物密度较低，击穿电压较低。此外，氧化物层可能含有较高浓度的羟基(OH)基团，这会导致在某些条件下漏电增加和可靠性降低。

尽管存在这些差异，湿式热氧化和干式热氧化之间的选择通常取决于 CMOS 器件内的预期应用。在超薄和高质量氧化层至关重要的情况下，例如 MOS 晶体管中的栅极氧化物，通常优选干热氧化。这是由于对氧化物厚度的增强控制以及较慢的氧化速率提供的优异的电性能。

相反，需要较厚氧化层的应用（例如隔离结构或场氧化物）可以利用湿热氧化。该工艺的快速增长速度减少了制造时间，并且对于此类应用来说具有成本效益。然而，值得注意的是，湿式氧化技术的改进，例如在干氧中结合氧化后退火，已被用来致密化湿式氧化物并改善其电特性，从而部分减轻其固有的缺点。

总体而言，湿热氧化工艺提供了干氧化的有用替代方案，特别是当目标是及时生产更厚的二氧化硅层时。它还提供了一个深刻的例子，说明如何调整半导体加工条件的变化以实现特定的结果并满足复杂 CMOS 器件架构的不同要求。

氧化过程中的增长率

热氧化过程中二氧化硅（SiO2）的生长速率受到多种因素的影响，包括氧化环境（干或湿）、温度、压力和硅片的晶体取向。了解这些因素对于半导体制造至关重要，其中控制 SiO2 厚度对于器件性能和可扩展性至关重要。

氧化环境：干氧化与湿氧化

进行热氧化的环境极大地影响 SiO2 的生长速率。在干热氧化中，反应发生在硅（Si）和分子氧（O2）之间，可以用化学计量方程表示：

Si（固体）+O2（气体）→SiO2（固体）

干热氧化通常产生约 14-25 nm/hr 的生长速率，具体取决于温度。该过程较慢，因为氧分子必须扩散通过生长的二氧化硅层才能在硅界面处发生反应。该限速步骤控制干燥环境中的总体氧化物生长速率。

在湿热氧化中，硅与水蒸气 (H2O) 反应形成二氧化硅和氢气，如下式所示：

Si（固体）+2H2O（蒸气）→SiO2（固体）+2H2（气体）

反应中水蒸气的存在通过增强氧原子的供应并促进硅原子从晶格中去除来提高氧化速率。湿氧化生长速率明显更高，在 900°C 时速率约为 100 nm/hr，在 1000°C 时速率约为 400 nm/hr，在 1100°C 时速率约为 630 nm/hr。

温度依赖性

无论是干式氧化还是湿式氧化，温度都是影响 SiO2 生长速率的最重要因素之一。它影响反应动力学和氧化物质通过氧化层的扩散。随着温度升高，反应速率常数和氧化剂的扩散率增加，导致更高的生长速率。然而，干氧化和湿氧化表现出不同程度的温度敏感性。

在干氧化中，氧通过SiO2层扩散的活化能相对较高，这意味着温度升高导致生长速率显着增加。湿式氧化由于水分子在SiO2中具有较高的溶解度和扩散性，对温度变化表现出更明显的敏感性。

压力影响

影响氧化物生长速率的另一个因素是热氧化过程中的环境压力。增加氧化炉中的压力会增加硅界面附近氧化剂分子的数量，从而增加它们融入生长的氧化物层的速率。

对于干氧化，可以使用升高的压力来提高氧化速率，尽管由于设备成本较高且杂质掺入的可能性增加，这种方法不太常见。加压下的湿氧化可以显着提高氧化速率，使其成为一种无需过高温度即可快速生长厚氧化层的有用技术。

晶体取向效应

硅晶体表面的取向也影响氧化速率。硅晶圆通常按照米勒指数表示的方向进行切割，例如 <100> 或 <111>。与 <100> 相比，<111> 取向硅上的氧化物生长更快，因为表面上硅原子的密度随取向而变化。 <111> 表面具有更高的原子密度，这意味着更多的硅原子可与氧化物质发生反应，从而导致氧化物生长更快。

比较增长率

比较干法和湿法热氧化，很明显湿法氧化可以实现更快的 SiO2 生长速率。然而，湿氧化的较快速率会导致氧化层密度较低，羟基浓度较高，介电强度较低。这些特性在需要具有精确厚度控制和高电气完整性的非常薄氧化物的应用中可能是有害的，例如金属氧化物半导体（MOS）晶体管中的栅极氧化物。

干氧化具有较低的生长速率，有利于更好地控制氧化物厚度，并且往往会产生更致密和更纯净的氧化物层，这对于器件的可靠运行至关重要。干氧化中的受控生长速率虽然较慢，但对于制造电性能至关重要的薄栅极氧化物来说是首选。

总之，干法和湿法热氧化工艺之间的选择取决于所需的 SiO2 厚度、所需的氧化物电性能以及生长速率和氧化物质量之间的权衡。根据所制造 CMOS 器件的具体要求调整氧化条件以实现最佳性能和可靠性至关重要

二氧化硅的质量

通过热氧化产生的二氧化硅 (SiO2) 的质量是 CMOS 器件制造中的一个关键问题，因为它直接影响器件的性能和可靠性。通过干热氧化生长的氧化物和通过湿热氧化形成的氧化物之间，SiO2 的特性（例如电性能、缺陷密度和均匀性）可能存在显着差异。了解这些差异对于工艺工程师优化 CMOS 制造至关重要。

电气特性

在干热氧化中，通过将硅暴露在纯氧气氛中来生长 SiO2 层。干热氧化相对缓慢的生长速率有助于形成更致密和均匀的SiO2结构。因此，与湿热氧化物相比，通过干氧化产生的 SiO2 层通常表现出优异的电性能，包括更高的击穿电压和更低的漏电流。这是因为更致密的结构最大限度地减少了穿过氧化物的导电路径的存在，而导电路径可能导致介电击穿或漏电流。

相比之下，湿热氧化涉及使用蒸汽或氧气和蒸汽的混合物，往往会更快地生长氧化物，通常会导致形成密度较低的层。水分子的存在将羟基（OH-）引入二氧化硅结构中，略微增加其介电常数。然而，由于载流子穿过氧化物层的路径的可能性增加，这也会导致氧化物具有较低的击穿电压和较高的漏电流。

缺陷密度

SiO2 层内的缺陷，例如空位、填隙和杂质，对 CMOS 器件的性能和可靠性具有重大影响。这些缺陷的存在可能会引入固定电荷中心和移动电荷载流子的陷阱位点，这可能会对晶体管阈值电压和载流子迁移率产生不利影响。

SiO2 层的质量和缺陷密度的均匀性很大程度上受氧化方法的影响。干热氧化以低速率运行，能够控制氧化物层的生长，从而在氧化物形成过程中降低缺陷的掺入率。这种缓慢的生长允许缺陷退火和杂质排出，从而产生缺陷密度较低的高质量氧化物。它还可以提高 SiO2 和底层硅之间的界面质量，这对于 MOSFET 中的薄栅极氧化物尤其重要。

湿热氧化虽然速度更快并且能够更快地产生更厚的氧化物，但通常会导致氧化物层内的缺陷密度更高。高生长速率可以捕获氧化物网络内的羟基、杂质，甚至微孔。此外，湿氧化工艺不太能够提供有效退火缺陷所需的能量，从而导致与缺陷相关的退化机制的可能性更高，例如随着时间的推移，陷阱辅助隧道效应的增加会影响器件性能。

均匀性和结构质量

SiO2 层的结构质量和均匀性对于确保整个 CMOS 器件的电气特性保持一致至关重要。由于氧气通过已形成的 SiO2 层的扩散速率较低，干热氧化会生成与底层硅具有光滑均匀界面的氧化层，从而确保逐渐且一致的生长。通过干热氧化获得的优异结构质量使其成为需要薄且高度均匀的氧化物层（例如栅极氧化物）的应用的首选方法。

另一方面，湿热氧化会导致氧化物厚度不太均匀，并且与硅的界面更粗糙。水分子和氧气通过氧化物层的快速扩散可以导致密度和厚度变化的更加异质的氧化物结构。这种不均匀性在厚度控制至关重要的器件中尤其成问题，因为它会导致器件之间的差异并降低器件产量。

质量结论

氧化方法（干法或湿法）对于确定所生产的 SiO2 的质量起着至关重要的作用。对于需要精确电气特性和长期可靠性的 CMOS 器件，通过干热氧化获得的更致密、更均匀且缺陷最小化的氧化层通常更为优越。然而，对于需要较厚氧化物或优先考虑制造产量的不太关键的应用来说，通过湿热氧化实现的更快的生长速率可能是理想的。最终，氧化方法的选择必须符合 CMOS 器件的具体要求，以实现质量、性能和生产效率之间所需的平衡。

干式热氧化的优点

干热氧化是 CMOS 制造中的关键工艺，可为器件质量和性能带来巨大好处。干热氧化的内在优势源于所生长氧化物的性质及其应用的精度。

同质性和结构完整性

通过干热氧化产生的氧化层以其卓越的均匀性和结构完整性而闻名。该工艺涉及将硅晶圆暴露在高温（通常为 1000°C 至 1200°C）的纯氧中。这种高温状态允许氧与硅以受控方式发生反应，从而形成高质量的 SiO2 层。因此，SiO2 层在整个晶圆表面的厚度和成分方面表现出出色的均匀性，确保了 CMOS 器件可靠运行所必需的一致的电性能。

氧化物层的优异均匀性对于纳米级器件的性能至关重要，其中薄膜厚度的变化可能导致器件特性的显着偏差。干氧化提供的控制对于 MOSFET 中栅极氧化物的生产特别有利，其中均匀性直接影响栅极控制，从而影响器件开关特性。

增强的电气性能

干热氧化产生具有优异电性能的二氧化硅，这对于 CMOS 器件的性能和可扩展性至关重要。受氧化过程影响的最重要特性之一是 SiO2 层的击穿电压。与通过湿氧化方法生长的氧化物相比，通过干热氧化生长的氧化物表现出更高的击穿电压。这一特性对于防止器件在高电场下过早失效具有重要意义。

此外，在干氧化物中观察到漏电流的发生率较低，因为它们的密度高，并且可能促进意外电荷迁移的缺陷位点较少。漏电流的减少对于最大限度地减少 CMOS 电路的功耗和热量产生至关重要，特别是在器件几何尺寸不断缩小的情况下。

低缺陷密度

氧化物的质量与层内的缺陷密度密切相关。干氧化的缓慢生长速率导致 SiO2 层的缺陷密度非常低。较少数量的固有缺陷（例如空位或间隙）直接转化为较低的电荷俘获发生率，从而提高了器件的可靠性。

缺陷可能充当散射中心，对电荷载流子的迁移率和 CMOS 器件的整体速度产生不利影响。在薄栅极氧化物的生产中，干氧化工艺可最大限度地减少这些缺陷，确保最佳的器件性能和寿命。

最佳的界面质量

SiO2 层和底层硅之间的界面是器件性能的关键决定因素。干热氧化形成了一个几乎没有电荷载流子陷阱位点的界面，从而实现了卓越的沟道迁移率。干燥条件下氧化物形成的速度较慢，可以使氧和硅原子之间更好地结合，从而产生稳定且较少扰动的 Si-SiO2 界面。

这在现代 CMOS 器件的背景下尤其重要，其中栅极氧化物的质量直接影响阈值电压稳定性和整体晶体管操作。与干氧化物相关的低界面态密度有助于增强器件稳定性、阈值电压控制和减少器件特性的滞后。

耐高温

进行干热氧化的温度也有助于产生“退火效应”，其中高热量用于治愈或减轻硅晶片中的晶格损伤。这有助于二氧化硅层的高质量，因为氧化过程中潜在的缺陷被减少或消除。此外，干热氧化中使用的高温工艺赋予氧化物一定程度的鲁棒性，使其更能抵抗 CMOS 制造序列中稍后可能发生的后续高温工艺。

可扩展性和精度

干热氧化工艺的精度和可控性使其具有高度可扩展性，这是大规模生产 CMOS 器件的关键因素。能够在大晶圆表面上持续生成薄的、高质量的氧化层，确保干热氧化非常适合大规模半导体制造的需求。

环境考虑

从环境角度来看，干式热氧化较少担心湿式氧化工艺中使用的蒸汽可能产生的水分和污染。使用干氧可降低将与水相关的缺陷和杂质引入 SiO2 层的可能性，从而保持氧化物层的完整性。

总之，干热氧化具有对 CMOS 器件的性能和质量至关重要的多种优势。它能够生产均匀、高密度和低缺陷密度的 SiO2 层，以及与硅衬底的最佳界面，从而转化为卓越的电气性能和器件可靠性。该工艺固有的精度完全符合先进 CMOS 技术的需求，巩固了其在半导体制造领域的持续重要性。

湿式热氧化的优点

在半导体器件制造领域，采用湿热氧化的决定通常取决于对更高生长速率的需求以及在氧化过程中引入水蒸气所赋予的特定材料特性。湿热氧化的优点，特别是在制造某些 CMOS 器件时，值得仔细检查以了解该工艺的优点。

更快的氧化物生长速度

当速度在制造过程中至关重要时，湿式热氧化是首选方法。与干氧化相比，水蒸气的结合显着加快了氧化速率。这种现象背后的原因有两个：水分子提供了额外的氧物种，并且水蒸气的存在降低了氧并入硅晶格的活化能垒。这些因素结合在一起，提高了表面硅原子转化为二氧化硅的速率，从而确保更快地形成所需的氧化层。

当需要厚氧化层时，快速生长速率变得特别有利。例如，在诸如LOCOS（硅局部氧化）之类的隔离结构的制造中或在场氧化物的形成中，其中SiO2的厚度可以达到几百纳米，湿法氧化是必不可少的。在这些应用中使用湿式氧化可显着缩短工艺时间，提高产量并可能降低制造成本。

低温处理

湿热氧化能够在比干氧化所需的温度更低的温度下生长厚氧化层。水蒸气的存在使该过程能够在 800°C 至 900°C 左右的温度下有效进行，这大大降低了干氧化所需的 1000°C 至 1200°C。这种减少的热预算可以减轻氧化过程中掺杂剂的扩散，从而保持硅衬底内精心设计的掺杂分布的完整性。此外，较低的温度对于严格控制热预算以防止损坏 CMOS 器件内先前制造的结构的工艺是有益的。

特定情况下的氧化物质量

虽然与干氧化物相比，湿氧化产生的氧化物层通常密度较低且击穿电压较低，但它仍然可以满足 CMOS 器件内某些应用的要求。特别地，湿氧化物适用于氧化物的电性能不太重要的非关键层。湿氧化物的质量通常足以满足不需要最高击穿电压或最低泄漏的应用，例如在某些钝化层或层间电介质中。

应力消除和氢气掺入

湿热氧化具有将氢气掺入二氧化硅网络的固有优势。氢原子可以有效地终止 Si-SiO2 界面处的悬空键，这有助于钝化陷阱态，否则会降低氧化物层的电性能。此外，氢的掺入还可以在二氧化硅结构中产生应力消除效应，从而潜在地增强其机械稳定性。

在某些设备架构中首选

一些器件架构本质上受益于湿氧化生长的氧化物的特性。例如，在需要厚栅极氧化物来承受高工作电压的功率器件中，湿氧化物的快速生长速度是非常宝贵的。此外，对于需要隧道氧化物的存储器件，可以采用干法氧化和湿法氧化的组合来实现可靠操作所需的厚度和质量的精确平衡。

氧化环境的多功能性

湿式氧化工艺的多功能性也是一个显着优势。通过改变氧气与蒸汽的比例或调整氧化炉内的总压力，制造商能够微调氧化速率和所得氧化物的特性。这种灵活性为制造商提供了额外的参数，以便在具有特定要求的 CMOS 器件的制造过程中进行优化。

虽然湿式热氧化可能无法与干式热氧化实现的高质量氧化物特性相匹配，但其快速生长速率和随后的处理时间减少使其对于需要更厚氧化物层的 CMOS 器件的大规模生产不可或缺。掺氢带来的较低温度处理和应力消除效果在半导体行业某些应用选择湿热氧化方面也发挥着关键作用。

缺点比较

干式热氧化的缺点

1. 增长速度缓慢： 当需要更厚的氧化物层时，干热氧化的较慢的生长速率呈现出缺点。对于厚氧化物的制造，工艺时间显着延长，这会降低产量并影响制造效率。在上市速度至关重要的行业中，这可能是一个严重的限制。

2. 更高的加工温度： 干氧化需要更高的温度来实现氧化物生长，通常在 1000-1200°C 之间。这些升高的温度增加了工艺的热预算，这会影响硅晶片内的掺杂剂扩散。精确设计的掺杂分布可能会被破坏，从而导致最终器件偏离所需的电气特性。

3. 有限的压力缓解： 干氧化物缺乏湿氧化物中的氢掺入，而湿氧化物可以在 Si-SiO2 界面上消除应力。应力可能导致微裂纹或位错等缺陷，特别是当后续加工步骤之间存在明显的热失配时。随着时间的推移，这些应力引起的缺陷会影响器件的可靠性和寿命。

4. 设备和能源成本： 干氧化中对高温处理的需求不仅引起了对掺杂剂扩散的担忧，而且导致了更高的设备和能源成本。维持工艺温度需要坚固的熔炉结构和大量的能源消耗，从而导致制造成本增加。

湿热氧化的缺点

1. 氧化物质量： 虽然湿氧化有利于更快的氧化物生长，但所得的二氧化硅通常比干氧化物密度较低且介电强度较低。这可能导致更高的漏电流和更低的击穿电压，这不利于 CMOS 器件的性能和可靠性，特别是在需要高质量栅极氧化物的应用中。2、厚度均匀性： 与湿热氧化相关的快速氧化速率有时会导致晶圆上的厚度不均匀。在氧化层的精确控制对于器件功能至关重要的应用中，这种不均匀性可能会产生问题。

3. 接口质量较差： 湿氧化会导致硅衬底和氧化层之间的界面质量较差。界面处过多的氢掺入会产生额外的陷阱态，可能会影响表面的电子迁移率并导致器件性能不佳。

4. 薄膜适用性较差： 湿法氧化的快速生长速率使其不太适合形成先进 CMOS 技术所需的薄膜。较薄的氧化物需要对氧化过程进行更大的控制，这可以通过较慢的干热氧化生长速率更可靠地实现。
对氧化方法选择的影响

干式和湿式热氧化各自的缺点直接影响CMOS制造过程中氧化方法的选择。选择标准取决于所制造的 CMOS 器件的具体要求，包括所需的氧化层厚度和质量、工艺预算以及器件的预期应用。

例如，在薄栅极氧化物至关重要的先进 CMOS 技术节点中，尽管工艺温度和成本较高，但干热氧化的较慢生长速率和优异的薄膜质量使其成为首选。相反，对于需要较厚氧化物的存储器或功率器件，湿热氧化提供的快速氧化物生长可能超过对氧化物密度和均匀性的担忧。

最终，必须彻底评估这些缺点对设备质量和制造效率的影响。制造商可以选择组合方法，对薄氧化层使用干氧化，对较厚的氧化层改用湿氧化，或者他们可以调整工艺条件，例如温度或蒸汽与氧气的比率，以减轻一些固有的缺点在每个方法中。因此，氧化工艺的选择是一项战略决策，需要平衡生产可靠且有竞争力的 CMOS 器件的性能、成本和可扩展性要求。

对 CMOS 器件质量的影响

氧化方法的精心选择，无论是干式热氧化还是湿式热氧化，都会极大地影响 CMOS 器件的质量、寿命和性能。这一决定的影响是深远的，影响设备在现场的运行、对性能规范的遵守，并最终影响半导体产品的商业可行性。

对 CMOS 器件质量的影响

通过干热氧化形成的二氧化硅层的固有特性，即其更高的密度和优异的介电强度，可以显着提高 CMOS 器件的质量。栅极氧化物作为MOSFET中的关键层之一，需要在栅极和沟道之间提供良好的绝缘势垒。干热氧化物具有较小的缺陷态和漏电流倾向，比湿氧化氧化物具有更高的效率，而湿氧化氧化物的密度往往较低，击穿电压也较低。干氧化工艺中硅衬底和氧化物之间形成的高质量界面确保了较低的界面陷阱密度，从而提高了载流子迁移率并降低了阈值电压的不稳定性。

相反，湿热氧化尽管具有快速生长能力，但往往会生成具有潜在更高缺陷密度和更低介电强度的氧化层。对于对氧化物层的电气要求适中的应用来说，这些缺陷可能不会造成重大问题。然而，在高性能或高可靠性场景中，例如在模拟器件、射频技术或功率 MOSFET 中，栅极氧化物的完整性至关重要，氧化物的质量可能是器件随时间失效或退化的决定因素。

Influence on CMOS Device Longevity
对 CMOS 器件寿命的影响

CMOS 器件的寿命取决于其组件随时间的稳定性和鲁棒性。干热氧化为能够承受长期运行严酷的设备奠定了基础。干氧化物的热稳定性及其在长时间电应力下保持结构和电气完整性的能力对于 CMOS 器件的使用寿命至关重要。

湿热氧化由于掺入氢而具有固有的应力消除特性，这可能意味着在长时间内防止应力引起的缺陷方面具有优势。然而，这些优点可能会被较高概率的氧化物磨损机制所掩盖，例如随时间变化的介电击穿 (TDDB)，特别是在厚氧化物应用中。湿氧化物中存在更多羟基 (OH-) 也会导致负偏压温度不稳定性 (NBTI)，这种现象会导致阈值电压漂移和迁移率随着时间的推移而下降。

Effect on CMOS Device Performance
对 CMOS 器件性能的影响

器件性能本质上与栅极氧化物的质量相关。干热氧化物的卓越电气特性使其成为先进、高性能 CMOS 技术的最终选择，其中栅极氧化物厚度已达到极限。干氧化提供的精确控制可确保制造的氧化物在厚度和电气特性方面表现出最小的变化，这对于最先进的数字电路的一致性和速度至关重要。

在高频应用中，必须精确调节栅极氧化物的电容以允许快速充电和放电。干氧化物的均匀性和无缺陷性质有助于优化这些动态特性，提供可预测且响应灵敏的栅极电容。

湿热氧化物虽然在电气性能方面没有那么完善，但在某些应用中仍然占有一席之地，例如在功率器件的制造中，可以利用厚氧化物的快速生长。然而，它们的固有品质可能会导致器件参数发生变化，从而影响整个生产批次的性能一致性。

总之，干热氧化和湿热氧化之间的二分法证明了半导体制造中固有的权衡。干氧化工艺凭借其高质量的氧化物形成，有望使器件具有卓越的电气特性、寿命和性能，适合尖端技术。另一方面，湿热氧化在可以容忍或受益于其快速增长率和成本效率的应用中找到了自己的利基，但以牺牲器件质量的某些方面为代价。因此，氧化技术的明智选择必须基于对每种方法对 CMOS 器件预期应用的最终目标的影响的全面理解。

结论和未来展望

基于对干式和湿式热氧化工艺的深刻见解，我们可以提炼出一系列关键点，强调它们在 CMOS 器件制造中的关键作用。每种氧化技术都表现出特定的属性和行为，必须根据正在开发的半导体器件的具体要求仔细权衡。

干热氧化是一种可产生高质量二氧化硅层的可靠工艺。它的定义是其相对较慢的生长速率，但通过产生致密、均匀且无缺陷的氧化层进行补偿。这些氧化物层具有高介电强度，这使得它们对于需要薄栅极氧化物的应用至关重要，例如在先进逻辑器件中。其较低界面陷阱密度的倾向转化为改进的载流子迁移率、阈值电压稳定性和整体器件完整性。由于这些原因，干氧化是制造高性能微电子产品的首选方法，其中精度和可靠性至关重要。

与干氧化相比，由水蒸气促进的湿热氧化具有更快的二氧化硅生长速度。尽管密度较低且氧化物层内缺陷的可能性增加，但湿式氧化在需要较厚氧化物的应用中受到青睐，例如功率器件或特定隔离技术中的氧化物。湿氧化的快速增长率还意味着制造时间的缩短和潜在的成本节省，这些考虑因素在以吞吐量为驱动指标的大规模生产环境中特别有价值。

当研究这些工艺对 CMOS 器件的耐用性和寿命的影响时，很明显二氧化硅层的质量是一个关键因素。承受高电应力和温度变化严酷环境的设备受益于干氧化物的稳健性。湿氧化物虽然引入了某些不稳定性，例如可能增加偏压温度不稳定性，但提供了与要求较低的操作环境相关的制造优势。氧化方法的选择也会影响半导体器件的性能指标。干热氧化由于其产生的氧化层质量高，可确保一致且可预测的器件性能，这对于数字电路和高频应用的效率至关重要。与此同时，湿热氧化对于可以有效利用其独特属性的特定场景仍然是不可或缺的，尽管它引入的可变性可能需要额外的工程考虑。

当我们展望热氧化工艺的未来及其在 CMOS 器件制造中的作用时，很明显，技术的进步和对材料科学的更深入理解将继续影响其发展。炉技术的创新，例如精确温度和环境控制系统的实施，预计将进一步完善氧化过程。原位监测技术的发展可以提供对氧化物生长的实时洞察，从而有助于更好地控制氧化物质量和均匀性。

材料创新也将发挥至关重要的作用。对具有优异介电性能的替代材料或高 k 电介质集成的研究可能会增强或取代传统的二氧化硅层，从而提供规避薄氧化物层造成的缩放限制的途径。等离子体辅助或原子层沉积技术的使用可能作为氧化层形成的补充或替代方法出现，解决不断减小的器件尺寸的需求和相关挑战。

对可持续性和效率的推动将刺激氧化过程的优化，平衡高质量氧化层的需求与能源消耗和材料使用。半导体行业向更加环保的制造方向发展可能会导致新型氧化方法的发展，从而减少碳足迹并最大限度地减少资源浪费。

总之，干法和湿法热氧化工艺体现了二元性，它体现了 CMOS 器件制造中质量、效率和广泛应用要求之间的平衡。虽然每种技术都具有独特的优点和局限性，但它们的持续改进和新氧化技术的出现对于半导体制造的进步至关重要。这些发展有望增强 CMOS 器件的功能，满足小型化的不断发展，并满足日益依赖技术的社会日益增长的性能需求。
